Что такое прецизионные титановые детали и почему они важны в производстве?

1. Что такое прецизионные титановые детали?

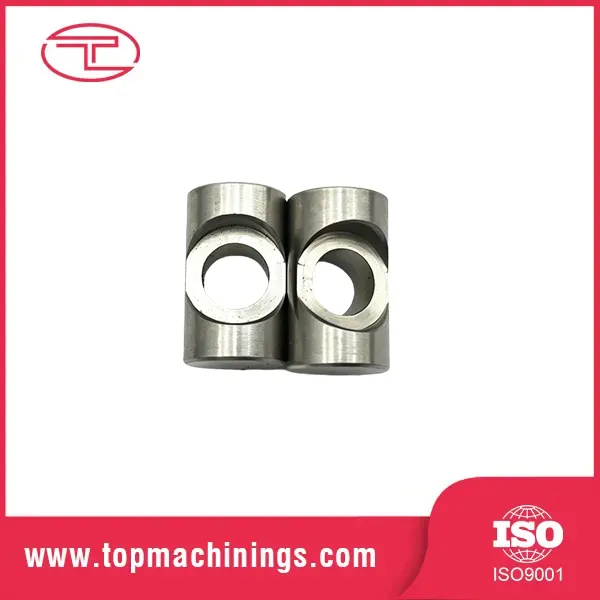

Титановые прецизионные токарные деталиКомпоненты, изготовленные путем удаления материала из вращающейся титановой заготовки с помощью специального токарного оборудования. Системы компьютерного числового управления (ЧПУ) управляют режущими инструментами для получения точных диаметров, длин, канавок, резьбы, отверстий и других заданных характеристик.

В отличие от металлических компонентов общего назначения, детали прецизионного точения разработаны с учетом определенных инженерных требований. Их размеры и состояние поверхности могут напрямую влиять на характеристики уплотнения, центровку сборки, вращательное движение, надежность крепления и срок службы оборудования.

Типичные примеры включают титановые валы, втулки, втулки, штифты, резьбовые фитинги, прокладки, соединители и нестандартные цилиндрические компоненты. В зависимости от чертежа деталь может потребовать только точения или дополнительного фрезерования, сверления, нарезания резьбы, шлифования и чистовой обработки поверхности.

Что делает токарную деталь по-настоящему точной?

• Точность размеров:Критические диаметры, длины и отверстия остаются в пределах заданных допусков.
• Геометрический контроль:При необходимости контролируются требования, связанные с концентричностью, биением, круглостью и другими геометрическими характеристиками.
• Качество поверхности:Функциональные поверхности соответствуют заданным требованиям к шероховатости и отделке.
• Консистенция материала:Марка титана и состояние материала соответствуют техническим характеристикам.
• Повторяемость:Производственные процессы обеспечивают стабильные результаты для всех утвержденных партий.

Целью покупателей является не просто получение титанового компонента. Целью является получение компонента, который подходит к сборке, надежно работает в рабочей среде и может производиться стабильно в требуемом объеме.

2. Почему титан важен в точном производстве?

Титан выбирается, когда обычные металлы не могут обеспечить необходимое сочетание механических характеристик, веса и устойчивости к окружающей среде. Его преимущества особенно ценны в компактных сборках, где каждый компонент должен обеспечивать надежную работу без увеличения массы.

Высокая прочность при малом весе

Титановые сплавы обладают выгодным соотношением прочности и веса. По сравнению со многими сталями, титановые сплавы могут обеспечить значительную экономию веса, сохраняя при этом прочность, необходимую для правильно спроектированных компонентов. Это делает их привлекательными для аэрокосмической техники, легких механизмов и портативного оборудования.

Отличная коррозионная стойкость

Титан естественным образом образует защитную оксидную пленку, которая способствует его коррозионной стойкости во многих средах. В зависимости от марки и условий эксплуатации оно может подходить для морского оборудования, систем химической обработки и компонентов, подвергающихся воздействию влаги или агрессивных сред.

Тем не менее, совместимость всегда следует оценивать с учетом фактических химикатов, температур, состояния щелей и рабочего давления. Ни одна марка титана не подходит для каждой среды.

Надежная работа в ресурсоемких приложениях

Правильно выбранные титановые компоненты могут обеспечить полезную комбинацию механической прочности, коррозионной стойкости и долгосрочной функциональной надежности. Некоторые марки титана также обладают хорошей биосовместимостью, хотя медицинское использование требует дополнительных материалов, производства и нормативного контроля.

Потенциал долгосрочной выгоды

Титан обычно стоит дороже при покупке и обработке, чем обычные альтернативы алюминию или стали. Однако его ценность следует оценивать на протяжении всего срока службы компонента. Меньший вес, сокращение затрат на техническое обслуживание, связанное с коррозией, а также преимущества в производительности для конкретного применения могут оправдать первоначальные инвестиции.

Самым экономичным решением не обязательно является материал с наименьшей ценой за единицу продукции. Это материал, который соответствует функциональным требованиям приложения без ненужной обработки или чрезмерной детализации.

3. Какие марки титана следует учитывать?

Выбор материала влияет на прочность, коррозионную стойкость, обрабатываемость, стоимость и соответствие спецификациям заказчика. Двумя распространенными вариантами являются коммерчески чистый титан Grade 2 и титановый сплав Ti-6Al-4V, широко известный как Grade 5. Другие марки могут быть более подходящими для конкретных химических, структурных или регулируемых применений.

Таблица представляет собой общее руководство по выбору, а не заменяет инженерное одобрение. Марки материалов, условия поставки, а также национальные или отраслевые стандарты не являются взаимозаменяемыми автоматически. Покупатели должны указать точную марку, действующие стандарты и требуемое состояние материала.

Как избежать ошибок при выборе материалов?

• Определите фактические нагрузки, диапазон температур и окружающую среду.
• Подтвердите, являются ли основными требованиями коррозионная стойкость, прочность, усталостные характеристики или вес.
• Ознакомьтесь со стандартом на материал и любыми ограничениями, специфичными для клиента.
• Подтвердите, требуются ли сертификаты на материалы и отслеживание партий.
• Попросите производителя проверить наличие материалов, прежде чем утверждать график производства.

Выбор марки только потому, что она описывается как высокопрочная или устойчивая к коррозии, может увеличить затраты без улучшения готового продукта. Решения по существенным вопросам должны основываться на измеримых эксплуатационных потребностях.

4. Как производятся прецизионные детали из титана?

Надежная обработка титана требует контролируемого рабочего процесса, который включает в себя инженерную проверку, подготовку материала, механическую обработку, проверку и окончательную доставку. Каждый этап помогает предотвратить дефекты, которые в противном случае могут возникнуть во время сборки или эксплуатации.

Шаг 1. Обзор чертежа и оценка проекта

Производитель проверяет технический чертеж, трехмерную модель, критические размеры, резьбу, требования к поверхности и объем производства. Потенциальные проблемы включают неоправданно жесткие допуски, недоступные элементы, тонкие стенки и сложную внутреннюю геометрию.

Ранняя обратная связь с инженерами помогает выявить изменения, которые могут упростить обработку без ущерба для функциональности.

Шаг 2: Подготовка материала

Сырье выбирается в зависимости от заданной марки титана, формы заготовки, размеров и состояния материала. При необходимости сертификаты и идентификационные записи проверяются перед началом производства.

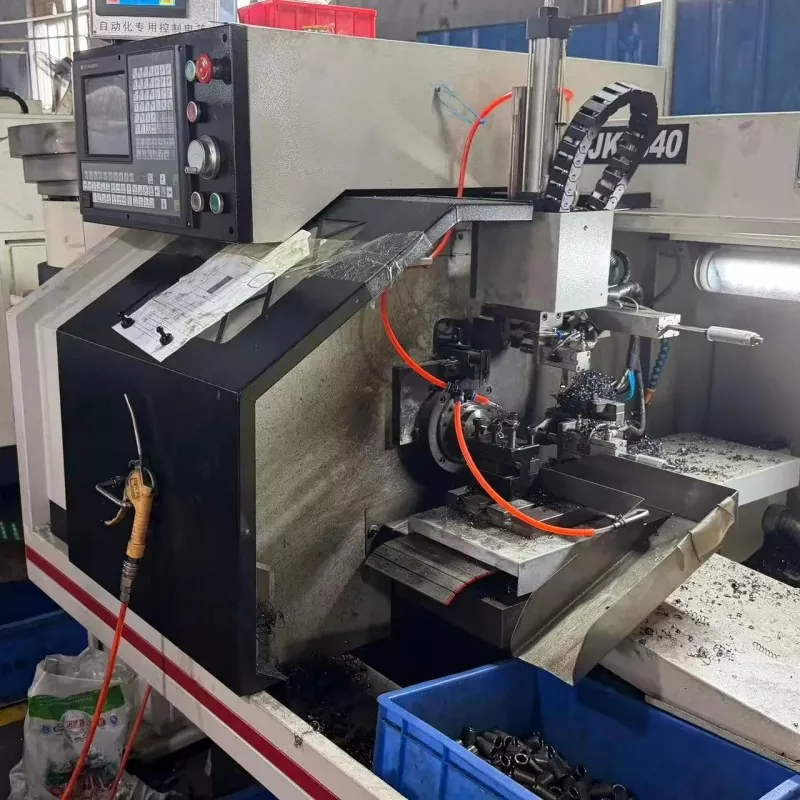

Шаг 3: Токарная обработка с ЧПУ

Во время точения на станке с ЧПУ заготовка вращается, а режущие инструменты удаляют материал в соответствии с запрограммированной последовательностью обработки. В зависимости от конструкции в процессе могут создаваться внешние диаметры, выступы, канавки, отверстия и другие элементы вращения.

Соответствующая фиксация заготовки, геометрия инструмента, параметры резания и подача СОЖ необходимы для стабильного производства.

Шаг 4: Вторичные операции

Некоторые компоненты требуют дополнительного фрезерования, сверления, нарезания резьбы, шлифования или удаления заусенцев. Эти операции должны быть скоординированы для защиты критических поверхностей и поддержания размерных соотношений между элементами.

Шаг 5: Проверка и отделка

Готовые компоненты проверяются на соответствие чертежу и требованиям к закупке. В зависимости от применения это может включать измерение размеров, проверку резьбы, проверку шероховатости поверхности, визуальный осмотр и проверку документации на материал.

Любая указанная финишная обработка должна быть оценена на предмет совместимости с маркой титана, функциональными требованиями и последующими операциями сборки.

Шаг 6: Упаковка и доставка

Детали следует очистить и упаковать таким образом, чтобы защитить резьбу, уплотнительные поверхности и прецизионные детали. Четкая маркировка и записи отслеживания могут упростить приемочный контроль и управление запасами.

5. Какие проблемы обработки должны понимать покупатели?

Титан можно успешно обрабатывать, но его поведение отличается от поведения многих обычных конструкционных металлов. Понимание этих различий помогает покупателям более реалистично оценивать расценки, графики производства и производственные возможности.

Концентрация тепла и износ инструмента

Титан имеет относительно низкую теплопроводность, поэтому тепло может концентрироваться вблизи зоны резания. Это может ускорить износ инструмента и повлиять на качество поверхности, если условия резания и охлаждения не контролируются должным образом.

Подходящие режущие инструменты, стабильные параметры обработки, эффективная подача СОЖ и своевременная замена инструмента помогают поддерживать стабильность процесса.

Упругое восстановление и изменение размеров

Упругое поведение титана может привести к пружинению материала после устранения сил резания. Тонкостенные детали и тонкие валы особенно чувствительны к удерживающему давлению и силам резания.

Тщательная конструкция приспособления, соответствующая последовательность обработки и промежуточные измерения могут помочь уменьшить искажения и улучшить контроль размеров.

Контроль стружки и дефекты поверхности

Неконтролируемая стружка может помешать обработке, повредить готовые поверхности и нарушить работу автоматизированного производства. Неправильные условия работы инструмента также могут стать причиной разрывов поверхности, налипания материала на режущей кромке или нестабильной обработки.

Поэтому эффективная эвакуация стружки и проверка критических поверхностей являются важными частями процесса.

Более высокие производственные затраты

Цена титанового материала, время обработки, расход инструмента и требования к контролю могут повлиять на стоимость готового компонента. Жесткие допуски, сложные функции и требовательная документация могут еще больше увеличить стоимость.

Покупатели часто могут повысить экономическую эффективность, упрощая нефункциональные функции, избегая излишне жестких допусков и выбирая подходящее количество продукции.

6. Как указать правильные допуски?

Допуски определяют, насколько могут изменяться изготовленные размеры, оставаясь при этом приемлемыми. В титановых деталях, подвергнутых прецизионной токарной обработке, соответствующий допуск зависит от особенности, материала, геометрии, метода изготовления, возможности контроля и функциональных требований.

Не существует универсального допуска, применимого к каждому титановому компоненту. Следующие примеры иллюстрируют, как покупатели могут организовать свои требования, а не гарантировать конкретные производственные мощности.

Применяйте жесткие допуски только там, где они необходимы

Применение очень жестких допусков к каждому размеру может увеличить время обработки, затраты на контроль и риск брака. Более практичный подход заключается в выявлении особенностей, которые непосредственно влияют на сборку, уплотнение, вращение или передачу нагрузки.

Например, посадочное место подшипника может потребовать более строгого контроля размеров, чем нефункциональное внешнее плечо. Окончательные требования должны быть установлены инженером-конструктором и согласованы с изготовителем до утверждения производства.

Подтвердите методы проверки перед заказом

Спросите, как будут измеряться и записываться критические размеры. В зависимости от детали подходящие методы могут включать калиброванные микрометры, нутромеры, резьбомеры, приборы для измерения шероховатости поверхности, оптические измерительные системы или координатно-измерительные машины.

Поставщик должен подтвердить, что предлагаемый метод контроля соответствует заданному допуску и геометрии.

7. В каких отраслях используются детали, выточенные из титана?

Титановые прецизионные точеные детали используются во всех отраслях, где характеристики материала, коррозионная стойкость, малый вес или специальные условия эксплуатации оправдывают их стоимость.

Аэрокосмическая промышленность и авиация

В некоторых аэрокосмических системах титановые компоненты используются для чувствительных к весу конструкций, крепежных деталей, валов, фитингов и другого точного оборудования. Эти приложения могут требовать строгих спецификаций материалов, отслеживаемости и документированных процедур проверки.

Медицинское оборудование

Титан используется в некоторых медицинских инструментах, компонентах оборудования и изделиях, связанных с имплантатами. Приложения, связанные с контактом с пациентом или имплантацией, требуют соответствующих марок материалов, проверенных процессов и применимого нормативного контроля. Обработка титана общего назначения сама по себе не обеспечивает медицинскую пригодность.

Морская и химическая обработка

Коррозионностойкие титановые компоненты могут быть полезны в некоторых морских системах, оборудовании для обработки жидкостей и установках химической обработки. Выбор марки должен учитывать фактический химический состав жидкости, температуру, давление и рабочую среду.

Промышленное оборудование и автоматизация

Специальные штифты, втулки, соединители, валы и прецизионные фитинги могут извлечь выгоду из механических свойств титана в специализированном оборудовании, автоматизированном оборудовании и компактных механизмах.

Энергетическое и высокопроизводительное оборудование

В некоторых энергетических системах и высокопроизводительных продуктах используются титановые компоненты, где важны вес, коррозионная стойкость или механические характеристики. Конструкция и спецификация материалов должны отражать фактические нагрузки и воздействие окружающей среды.

В этих отраслях наиболее подходящей конструкцией компонентов является та, которая сочетает в себе инженерные требования с технологичностью, необходимостью контроля и общей стоимостью.

8. Как проверить качество деталей?

Готовый компонент может выглядеть правильно, но при этом не соответствовать требованиям к размерам или материалам. Структурированный процесс контроля качества помогает покупателям убедиться, что поставляемые прецизионные титановые детали соответствуют утвержденным спецификациям.

Обзор идентификации и отслеживания материалов

Подтвердите марку, действующий стандарт материала и требуемое состояние материала. Если указано, запросите сертификаты испытаний материалов и убедитесь, что документация может быть связана с поставленной производственной партией.

Проверьте критические размеры

Протоколы проверок должны идентифицировать измеренные характеристики и демонстрировать соответствие применимым требованиям к чертежам. Для сложных проектов заранее согласуйте формат отчета об инспекции, план отбора проб и критерии приемки.

Оцените качество поверхности и резьбы

Осмотрите функциональные поверхности на наличие соответствующих дефектов и убедитесь, что резьба соответствует указанному стандарту. Удаление заусенцев и очистка не должны повредить уплотнительные кромки, сопрягаемые поверхности или другие важные элементы.

Подтвердите систему качества

Спросите, поддерживает ли производитель документированные процедуры производственного контроля, несоответствующей продукции, калибровки оборудования и корректирующих действий. Сертификаты следует проверять на предмет их объема и действительности, а не предполагать, что они основаны на общих маркетинговых заявлениях поставщика.

• Утвержденный чертеж и контроль версий.
• Идентификация материала и необходимые сертификаты.
• Документированный размерный и визуальный контроль.
• Определены критерии приемки и обработка несоответствий.
• Соответствующая упаковка, маркировка и идентификация партии.

Эти меры помогают уменьшить количество споров при получении, неожиданных проблем при сборке и риска возникновения несовместимых производственных партий.

9. Как выбрать надежного поставщика?

Выбор поставщика титановых точеных деталей требует большего, чем просто сравнение цен за единицу продукции. Покупатели должны оценить, понимает ли производитель применение, может ли он изготовить требуемую геометрию и имеет ли процесс проверки соответствующий уровню риска проекта.

Оцените соответствующий производственный опыт

Спросите, есть ли у поставщика опыт работы с указанной маркой титана, аналогичными размерами деталей, необходимыми допусками и объемами производства. Опыт работы с другим металлом не демонстрирует автоматически эквивалентные возможности титана.

Обзор инженерных коммуникаций

Надежный поставщик должен быть в состоянии определить неясные требования к чертежам, обсудить производственные риски и объяснить компромисс между допусками, методами производства и затратами.

Сравните полные предложения

Убедитесь, что предложения охватывают один и тот же сорт материала, количество, требования к проверке, операции отделки, упаковку и условия доставки. Более низкая начальная цена может исключать важные услуги или предполагать менее требовательные спецификации.

Оцените стабильность производства

При повторных заказах обсудите технологическую документацию, контроль изменений, отслеживание партий и то, как контролируется изменение размеров. Согласованность становится особенно важной, когда компоненты используются в сборках с ограниченным зазором или строгими требованиями к производительности.

Работайте с четко определенным партнером-производителем

При оценке компании Qingdao Tuoyuan Metal Products Co., Ltd. для проекта изготовления титановых компонентов покупатели должны предоставить технический чертеж, требования к материалам, целевое количество и ожидаемые результаты проверки, чтобы можно было просмотреть конкретные производственные требования до размещения заказа.

Как и при любой оценке поставщика, подтвердите соответствующие возможности обработки, условия поставок материалов, документацию по качеству и обязательства по поставке для реального проекта, а не полагайтесь на общие описания продуктов.

10. Какие факторы влияют на производственные затраты?

Стоимость титановых точеных деталей зависит от всего производственного процесса, а не только от веса сырья. Понимание основных факторов затрат помогает отделам закупок подготовить более полезные запросы цен и избежать ненужных расходов.

Подготовьте полный запрос цен

Чтобы получить значимые и сопоставимые предложения, включите следующую информацию:

• Инженерный 2D-чертеж и, если возможно, 3D-модель.
• Точная марка титана и характеристики материала.
• Требуемые допуски, качество поверхности и детали резьбы.
• Количество прототипов и ожидаемый объем повторных заказов.
• Отчеты об инспекциях, сертификаты и требования к отслеживаемости.
• Требуемая отделка, упаковка, место доставки и намеченная дата.

Полная информация позволяет поставщикам оценить осуществимость и определить факторы затрат до начала производства. Это также снижает вероятность недопонимания относительно замены материалов, объема проверки и ожиданий доставки.

11. Часто задаваемые вопросы

Заключение

Прецизионные точеные детали из титана дают ценные преимущества, когда производительность компонента зависит от соотношения прочности к весу, коррозионной стойкости, точности размеров и надежности для конкретного применения. Достижение этих преимуществ требует соответствующего выбора материала, контролируемой обработки на станке с ЧПУ, реалистичных допусков и качественного процесса, соответствующего предполагаемому использованию компонента.

Для инженерных групп и специалистов по закупкам наиболее эффективная стратегия поиска поставщиков начинается с четкой технической спецификации и обоснованного сравнения производственных возможностей, требований к проверке, стоимости и обязательств по доставке. Заблаговременное устранение этих факторов может сократить расходы, которых можно избежать, и улучшить стабильность готовых компонентов.
