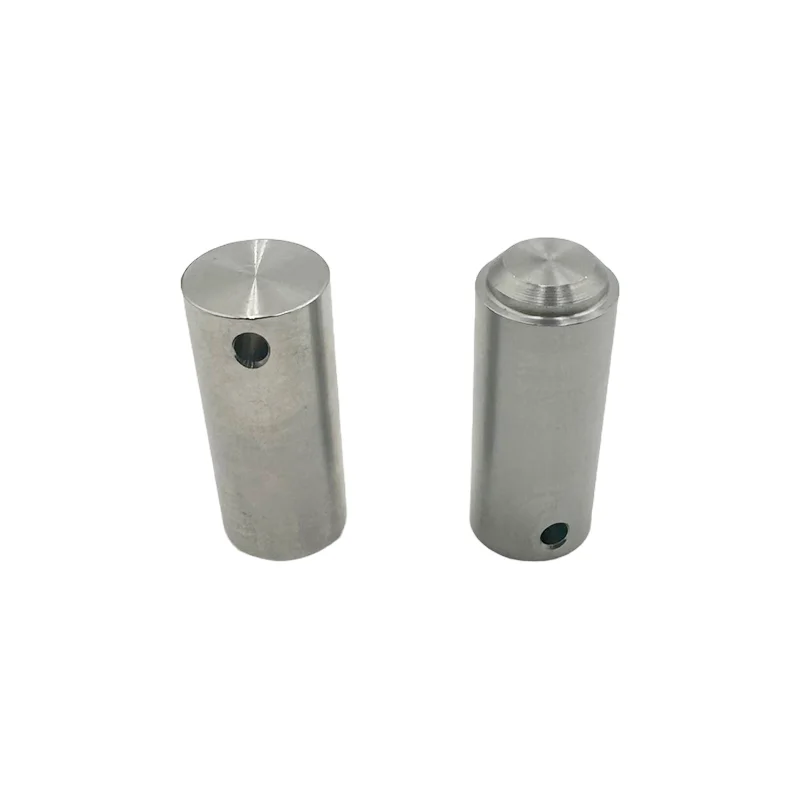

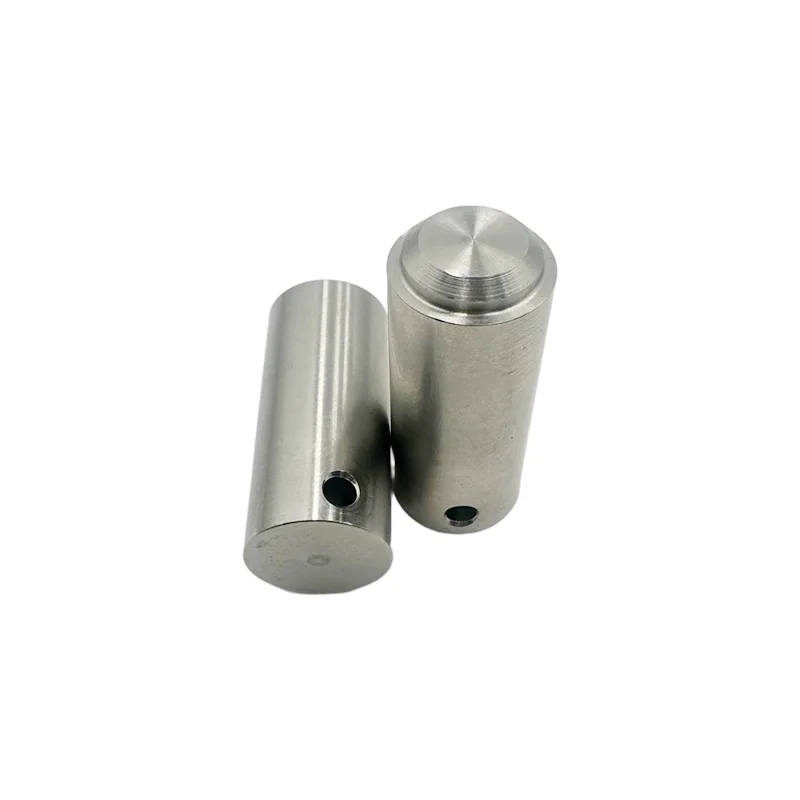

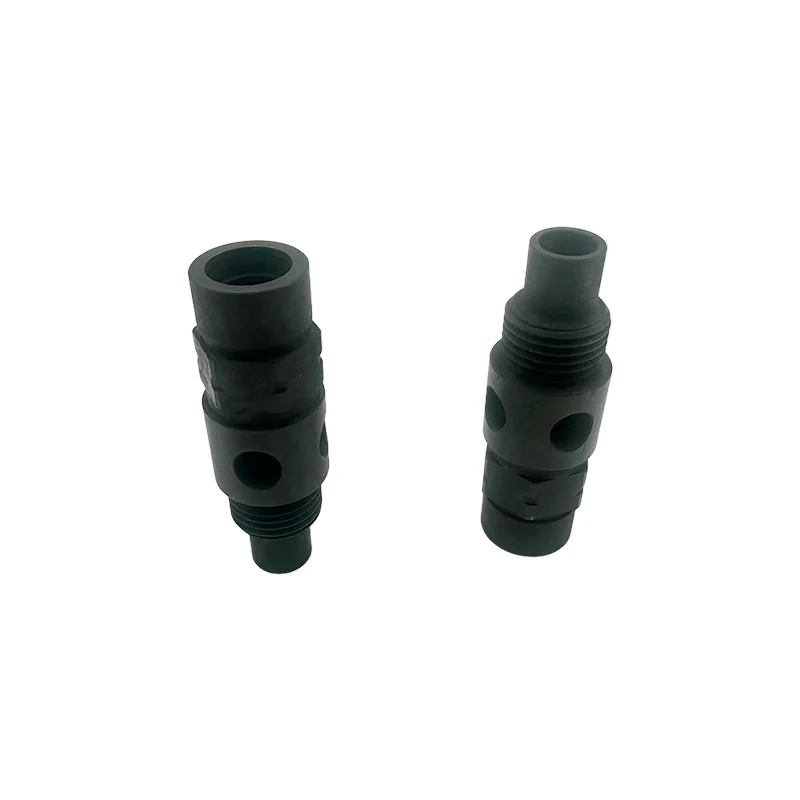

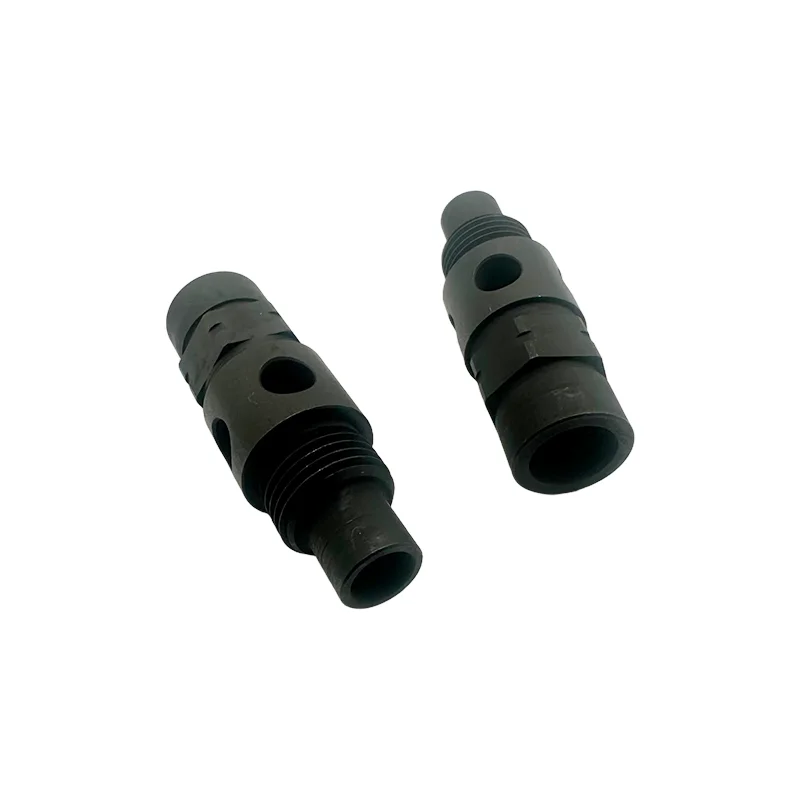

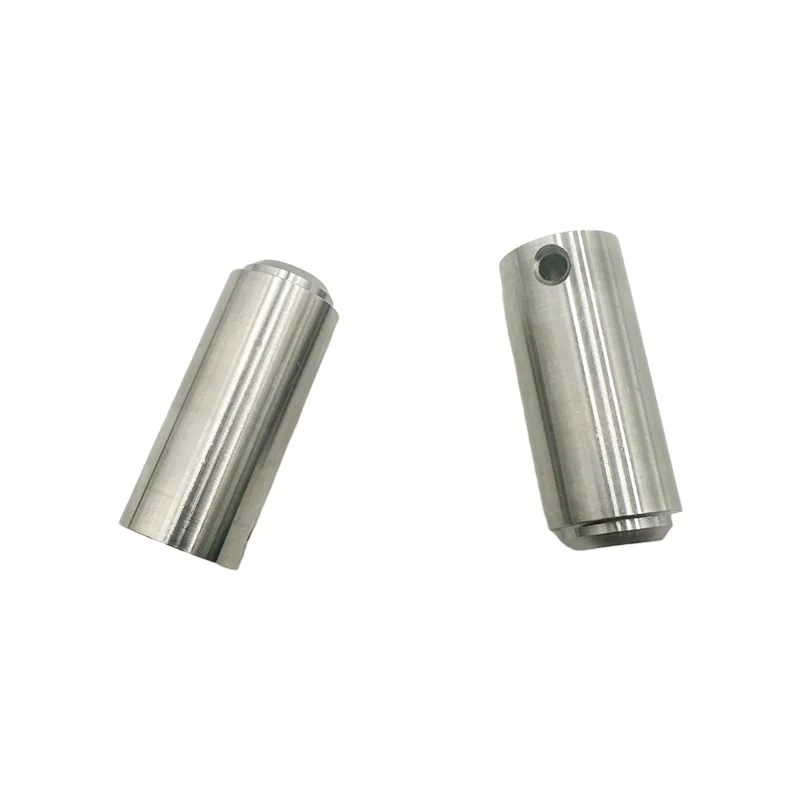

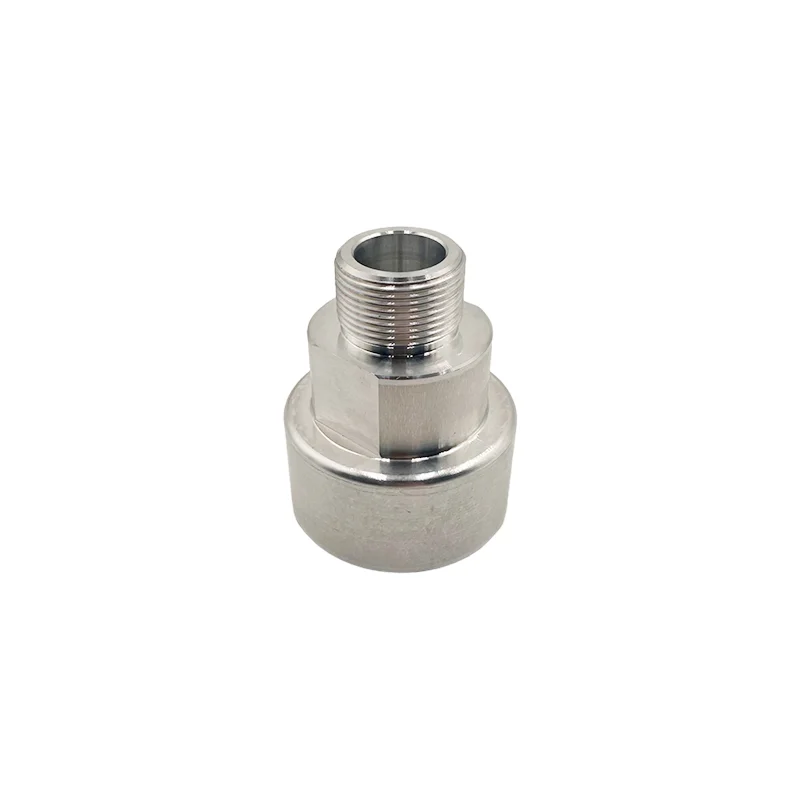

Сложные прецизионные токарные детали

Tuoyuan Metal является производителем высококачественных деталей сложной прецизионной обработки. Мы строго контролируем каждый этап производственного процесса, используя материалы премиум-класса и передовые, проверенные технологии производства. Наша продукция отличается исключительной точностью — идеально соответствует вашим техническим чертежам и индивидуальным спецификациям — с крайне минимальными допусками.

Преимущества продукта

(I) Высокоточная обработка

Tuoyuan Metal использует современные токарные станки с ЧПУ и прецизионные процессы обработки. Наши сложные токарно-точеные детали обеспечивают чрезвычайно высокую точность обработки с размерными допусками в очень жестких пределах, а точность некоторых изделий достигает ±0,001 мм. Это обеспечивает идеальную совместимость с различными сложными условиями сборки, эффективно улучшая общую производительность и стабильность оборудования. Например, при производстве компонентов авиационных двигателей такие высокоточные точеные детали обеспечивают эффективную работу и надежность двигателя.

(II) Возможности обработки сложной формы

Мы можем выполнить широкий спектр требований по токарной обработке сложной формы. Будь то детали с несколькими шагами, поверхностями неправильной формы, прецизионной резьбой или крошечными или глубокими отверстиями, наша команда специалистов по обработке использует свой обширный опыт и знания для достижения точной обработки сложных форм посредством тщательного программирования и оптимизированных траекторий обработки. Для критически важных компонентов медицинского оборудования, которые имеют сложную внутреннюю структуру и замысловатую форму, наши точеные детали идеально соответствуют проектным требованиям.

Производственный процесс

1. Поддержка высокоточного обрабатывающего оборудования. Используя импортные токарные станки с ЧПУ (такие как немецкая DMG и японская Mazak) и многоосные обрабатывающие центры, оборудование обеспечивает точность позиционирования ± 0,001 мм и повторяемость ± 0,0005 мм, что обеспечивает аппаратную основу для высокоточной обработки. Для различных типов деталей предусмотрено специальное оборудование:

Детали вала: с помощью токарных станков с ЧПУ многопроцессная обработка, включая внешние диаметры, внутренние отверстия, резьбу и канавки, выполняется за один установ, что исключает ошибки, связанные с несколькими установами.

Сложные и нестандартные детали. Используя пятиосный токарно-фрезерный центр, система может одновременно выполнять токарную, фрезерную, сверлильную и нарезанную резьбу, решая сложные изогнутые поверхности (например, сферические и винтовые поверхности), которые трудно обрабатывать традиционным оборудованием.

2. Технология обработки микродеталей: используя высокоточный пневматический патрон (точность зажима ≤ 0,002 мм) и микроинструмент (минимальный диаметр лезвия 0,1 мм), эта система может обрабатывать микровалы и микроотверстия диаметром от 0,1 до 5 мм, сохраняя при этом соосность отверстий ≤ 0,003 мм.

Предотвращение деформации тонкостенных деталей: использование подхода «низкая сила резания + вспомогательная поддержка». Например, при обработке тонкостенной втулки из алюминиевого сплава толщиной 0,1 мм деформация детали контролируется до величины ≤ 0,005 мм за счет оптимизации скорости резания (800–1000 м/мин), скорости подачи (0,01–0,02 мм/об) и использования упругих опорных приспособлений.

Технология обработки глубоких отверстий: с помощью сверла для глубоких отверстий с внутренним охлаждением (давление охлаждающего масла 10–15 МПа) эта система может обрабатывать глубокие отверстия с соотношением глубины к диаметру до 20:1 (например, отверстие диаметром 5 мм и глубиной 100 мм). 100 мм), обеспечьте прямолинейность отверстия ≤0,01 мм/100 мм и шероховатость поверхности Ra0,4 мкм.

Приложение

1. Аэрокосмическая промышленность

В основном используется в основных системах аэрокосмического оборудования, в том числе:

Системы двигателя

Системы шасси

Авиоционное оборудование (например, инерциальные навигационные системы)

2. Медицинское оборудование

С учетом строгих требований точности и биосовместимости медицинских устройств сценарии применения включают:

Имплантируемые медицинские изделия

Хирургические инструменты (например, лапароскопы и стоматологические наконечники)

Диагностическое оборудование (например, компьютерная томография)

3. Электронные коммуникации

Сценарии обслуживания, отвечающие требованиям к высокой частоте и высокой стабильности оборудования электронной связи, включают:

Оборудование базовой станции 5G

Оборудование для производства полупроводников

Бытовая электроника (например, мобильные телефоны)

4. Автомобильная промышленность

Приложения, помогающие повысить производительность и уменьшить вес автомобиля, включают в себя:

Транспортные средства на новой энергии (двигатели, компоненты, связанные с аккумуляторами)

Транспортные средства на традиционном топливе (двигатели, системы трансмиссии)

Интеллектуальные устройства вождения (например, лидар)
