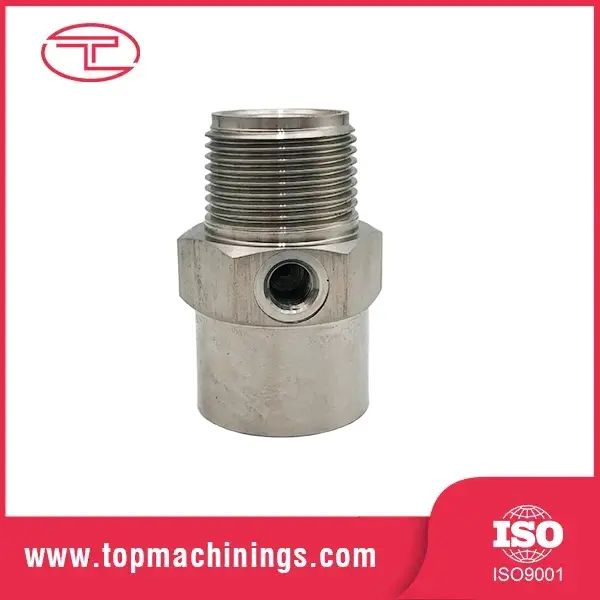

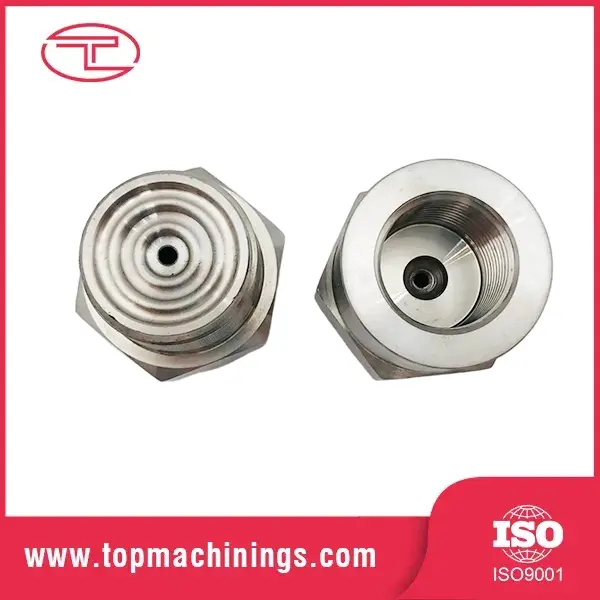

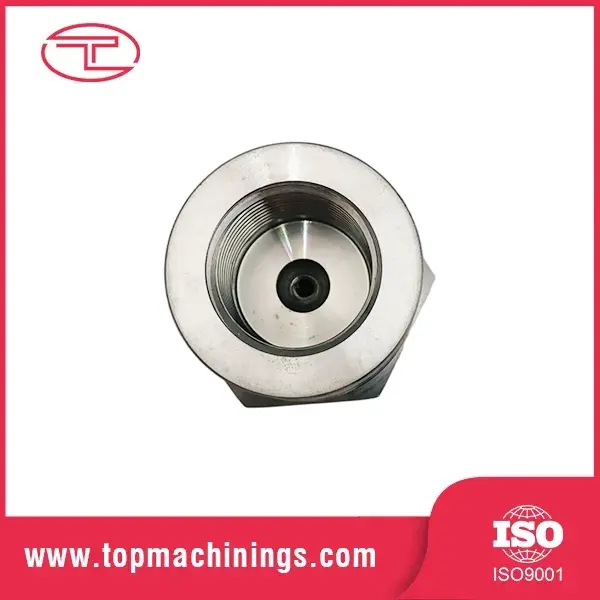

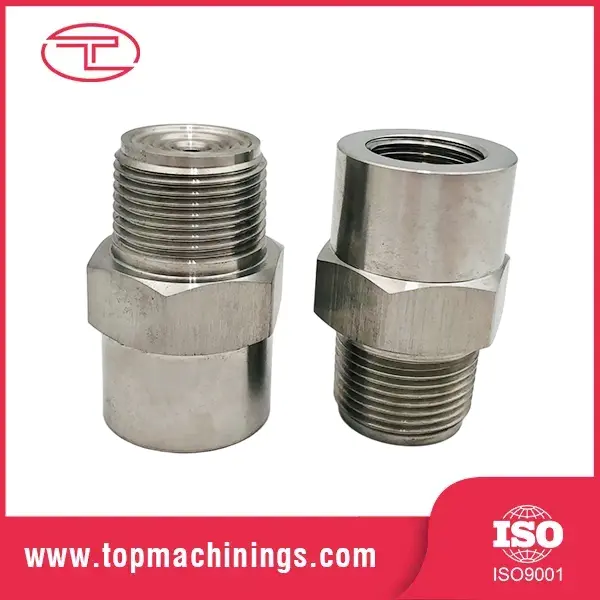

Полноконусные распылительные форсунки из нержавеющей стали

Полноконусные форсунки из нержавеющей стали, изготовленные по индивидуальному заказу компанией Tuoyuan, образуют полный круговой рисунок распыления. Уникальная структура внутренних лопастей и большие гладкие внутренние каналы обеспечивают равномерное распределение средних и крупных капель воды при различных скоростях потока и рабочем давлении.

Отправить запрос

Описание продукта

Полноконусные форсунки Tuoyuan из нержавеющей стали генерируют сплошные круглые струи с углами от 45° до 108°, обеспечивая устойчивые средние и крупные капли в широком диапазоне расхода и давления благодаря оптимизированным внутренним лопастям и беспрепятственным путям потока.

Стандартные полноконусные распылительные форсунки из нержавеющей стали имеют точные размеры для покрытия всей площади.

Техническая спецификация

Размер резьбы	Код потока	Диаметр отверстия. (мм)	Максимальный диаметр отверстия свободного прохода (мм)	0,5 бар	0,7 бар	1,5 бар	2 бар	3 бар	4 бар	5 бар	6 бар	7 бар	10 бар	1,5 бар Угол (°)
1/8"	1	0.79	0.64	0.38	0.57	0.82	0.62	0.74	0.85	0.94	1	1.1	1.3	58
1/8"	1.5	1.2	0.64	0.49	0.76	0.81	0.93	1.1	1.3	1.4	1.5	1.7	1.9	65
1/8"	2	1.2	1	0.65	0.87	1.1	1.2	1.5	1.7	1.9	2	2.2	2.6	50
1/8"	3	1.5	1	0.98	1.1	1.6	1.9	2.2	2.5	2.8	3.1	3.9	4.5	65
1/8"	3.5	1.6	1.3	1.1	1.3	1.9	2.2	2.6	3	3.3	3.6	3.9	4.5	50
1/8"	3.9	2	1	1.3	1.5	2.1	2.4	2.9	3.3	3.7	4	4.3	5.1	84
1/8"	5	2	1.3	1.6	1.9	2.7	3.1	3.7	4.2	4.7	5.1	5.5	6.5	65
1/4"	6.1	2.3	1.3	2	2.3	3.3	3.8	4.5	5.2	5.7	6.2	6.7	7.9	74
1/4"	6.5	2.38	1.6	2.1	2.5	3.5	4	4.8	5.5	6.1	6.7	7.1	8.4	50
1/4"	10	3.18	1.6	3.3	3.8	5.4	6.2	7.4	8.5	9.4	10.2	11	13	67
1/4"	12.5	3.2	1.6	4.1	4.8	6.8	7.7	9.3	10.8	11.8	12.8	13.7	16.2	74
3/8"	9.5	2.6	2.4	3.1	3.6	5.1	5.9	7.1	8.1	8.9	9.7	10.4	12.3	50
3/8"	15	3.6	2.4	4.9	5.7	8.1	9.3	11.2	12.7	14.1	15.4	16.5	19.4	67
3/8"	20	4	2.8	6.5	7.6	10.8	12.4	14.9	17	18.8	20	22	26	80
3/8"	22	4.5	2.8	7.2	8.4	11.9	13.6	16.4	18.7	21	23	24	28	90
1/2"	16	3.5	3.2	5.2	6.1	8.7	9.9	11.9	13.6	15.1	16.4	17.6	21	50
1/2"	25	4.6	3.2	8.2	9.5	13.5	15.4	18.6	21	24	26	27	32	67
1/2"	32	5.2	3.6	10.4	12.2	17.3	19.8	24	27	30	33	35	41	75
1/2"	40	6.2	3.6	13.1	15.2	22	25	30	34	38	41	44	52	91
3/4"	50	6.7	4	16.3	19.1	27	31	37	42	47	51	55	65	94
3/4"	2.5	4.9	4.4	9.6	11.2	15.9	18.2	22	25	28	30	32	38	50
3/4"	4	6.4	4.4	15.4	18	26	29	35	40	44	48	52	61	70
3/4"	7	9.5	5.2	27	31	45	51	61	70	78	84	91	107	92
1"	4.2	6	5.6	16.2	18.9	27	31	37	42	47	51	54	64	50
1"	7	8.3	5.6	27	31	45	51	61	70	78	84	91	107	68
1"	8	9.5	5.6	31	36	51	58	70	80	89	91	104	122	81
1"	10	11.9	5.6	38	45	64	73	88	100	111	121	130	153	90
1"	12	11.9	6.4	46	54	77	87	105	120	133	145	155	183	92
1 1/4 дюйма	6	7.4	6.4	23	27	38	44	53	60	67	72	78	92	50
1 1/4 дюйма	10	9.6	6.4	38	45	64	73	88	100	111	121	130	153	67
1 1/4 дюйма	12	10.7	6.4	46	54	77	87	105	120	133	145	155	183	70
1 1/4 дюйма	14	12.3	6.4	54	63	89	102	123	140	155	169	181	215	80
1 1/2"	20	15.1	7.9	77	90	128	146	175	200	220	240	260	305	93
1 1/2"	10	9.5	8.7	38	45	64	73	88	100	111	121	130	153	50
1 1/2"	16	12.7	8.7	62	72	102	116	140	158	178	193	210	245	74
1 1/2"	20	14.3	8.7	77	90	128	146	175	200	220	240	260	305	76
1 1/2"	30	18.3	10.3	115	135	191	220	265	300	330	360	390	460	94
2"	17	12.7	11.1	65	76	108	124	149	170	189	205	260	300	50
2"	30	17.3	11.1	115	135	191	220	265	300	330	360	390	460	74
2"	35	19.2	11.1	135	157	225	255	310	355	390	425	455	540	77
2"	40	21	11.1	154	180	255	295	350	400	445	485	520	610	80
2"	50	23.8	14.3	192	225	320	385	440	500	560	610	740	770	85
2"	60	28.6	14.3	230	270	385	440	530	600	670	730	780	920	100

Принцип работы и структура

Полноконусные распылительные форсунки из нержавеющей стали обеспечивают равномерную форму распыления по всему кругу благодаря уникальным внутренним лопастям или вихревой камере.

Завихрение жидкости: после того, как жидкость поступает в сопло, внутренние лопасти или завихрители заставляют жидкость вращаться с высокой скоростью.

Смешивание и распыление: закрученная жидкость смешивается внутри камеры сопла. Когда жидкость выходит из отверстия, резкая сила сдвига и внезапное падение давления мгновенно разбивают жидкость на крошечные капли.

Равномерное распределение: лопатки точной формы гарантируют равномерное покрытие потока по всему конусу распыления, от внешнего края до центра.

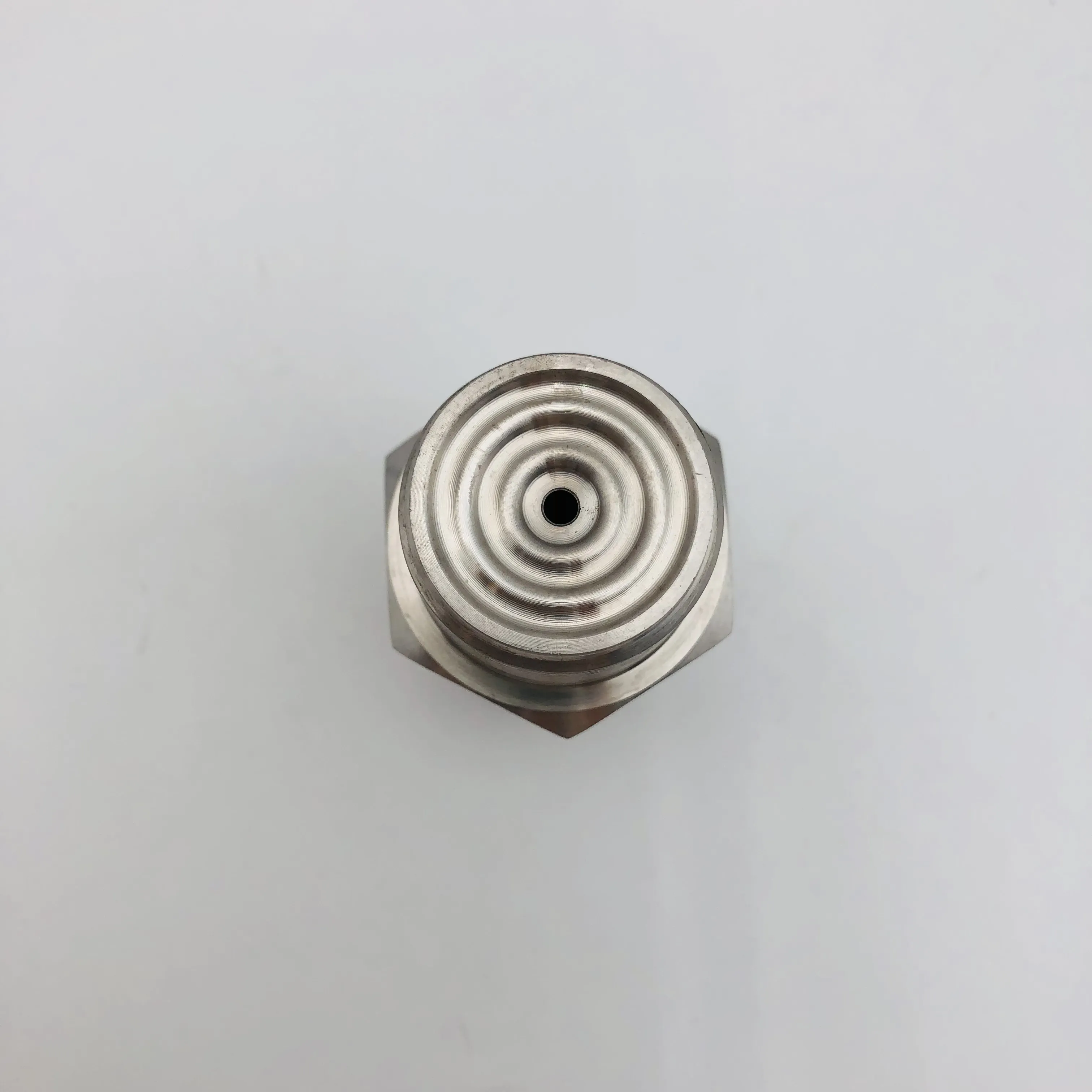

Stainless Steel Full Cone Spray Nozzles Tuoyuan Metal

Практические примеры клиентов и отзывы реальных покупателей

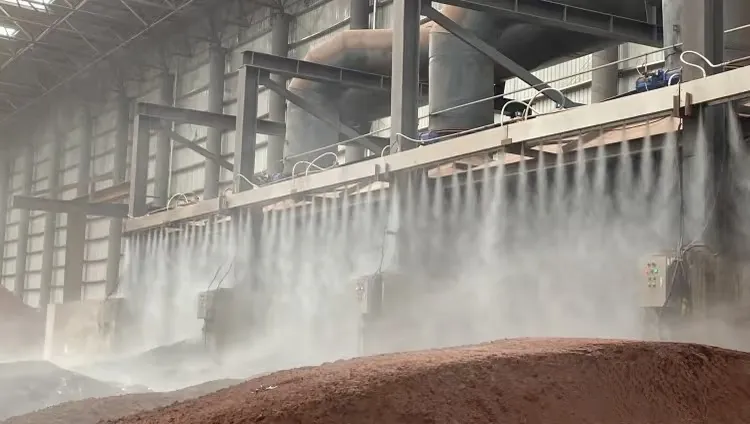

Предыстория проекта

Крупный местный карьер по добыче инертных материалов в Юго-Восточной Азии столкнулся с сильным загрязнением пыли на участке дробления, конвейерных перегрузочных пунктах, складских площадках и погрузочных проходах. Когда-то на заводе для туманопылеподавления использовались обычные чугунные и пластиковые форсунки. У старых форсунок были очевидные недостатки: легкое истирание смешанной водой с осадком, частое внутреннее засорение песочной пудрой, неравномерное распыление распыла, малый срок службы, частые остановки на замену. Кроме того, чрезмерное количество плавающей пыли не соответствовало стандартам местной экологической инспекции, что приводило к ежедневным ограничениям производства.

Индивидуальное решение, которое мы предоставили

На заводе были использованы полноконусные распылительные форсунки из нержавеющей стали SUS304 и SUS316 для ремонта всего объекта. Мы подобрали широкоугольные полноконусные модели среднего давления для фиксированных противотуманных столбов, распыления сверху цеха и закрытых трубопроводов пылеподавления на конвейерной ленте.

Обзор клиентов

"Мы тестируем многие дешевые распылительные форсунки раньше, большинство из них блокируются песчаной грязью в течение одной недели. Эта цельноконусная форсунка из нержавеющей стали идеально работает с нашей системой распыления на выходе дробилки. Конусное распыление полное, равномерное распыление, почти не забивается даже при использовании заводской циркулирующей воды. Меньше работ по техническому обслуживанию, стабильная работа в течение всего дня. Достойная оптовая закупка для подавления карьерной пыли."

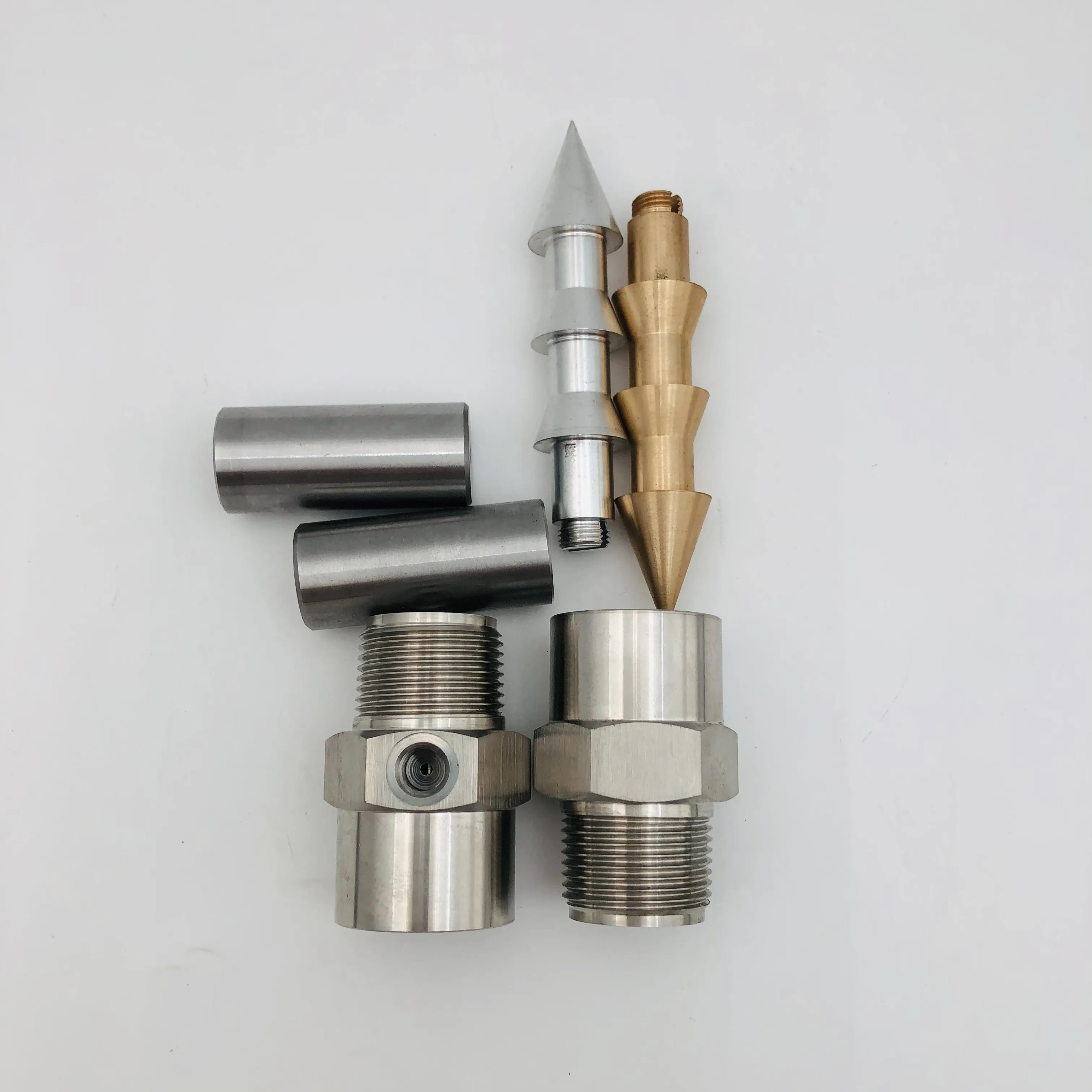

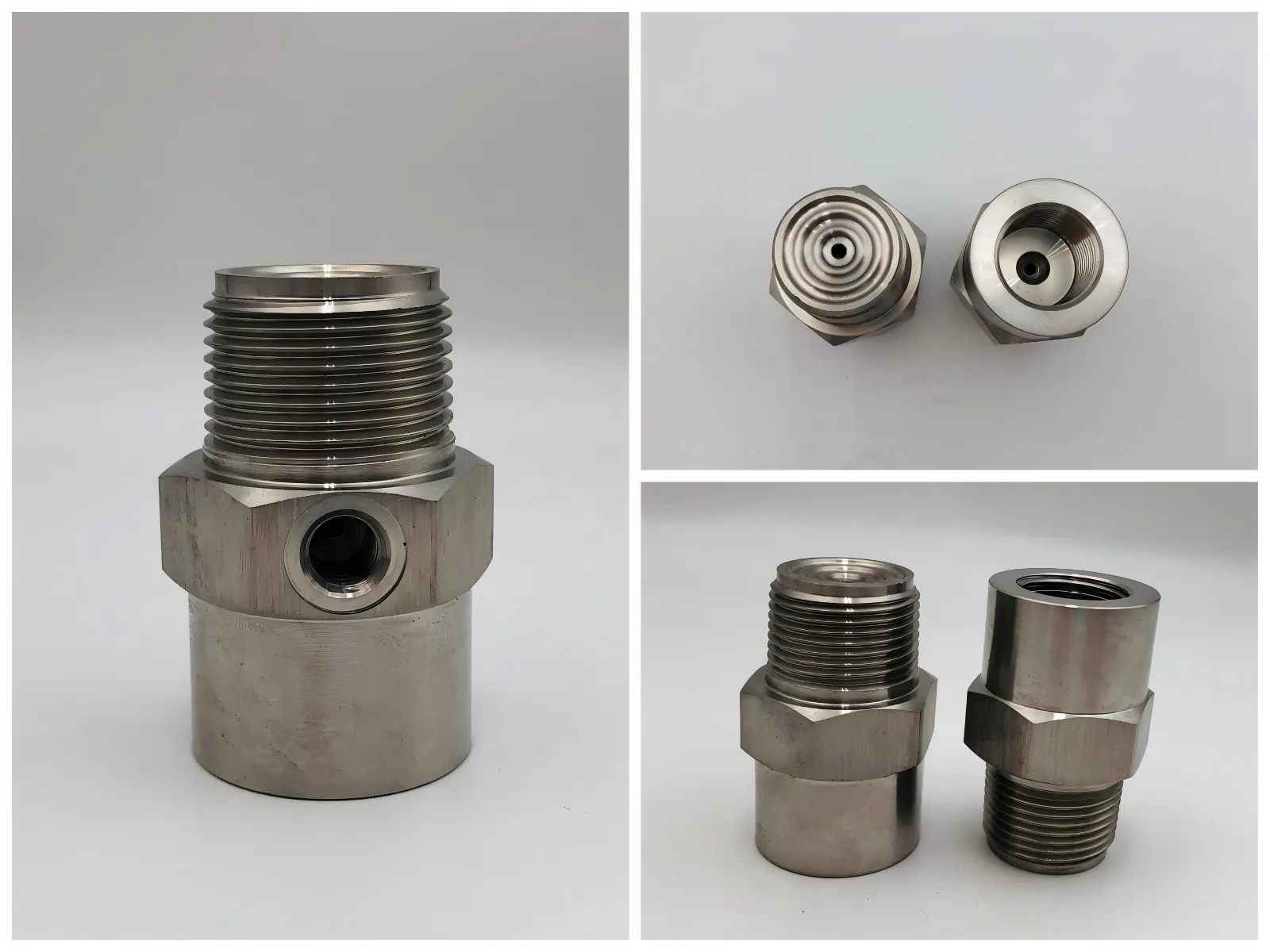

Образец дисплея

Параметр продукта

Название продукта	Полноконусные форсунки из нержавеющей стали.
Материалы	304, 316, 316L, латунь
Скорость потока	Индивидуальные
Угол распыления	Индивидуальные
Стиль	Размер резьбы
Полноконусные форсунки BB	1/8”-2”
Полноконусные форсунки HH	1/8”-2”
Полноконусные форсунки GG	1/8”-3/4”
Полноконусные форсунки SJV-B	1/8”-3/4”

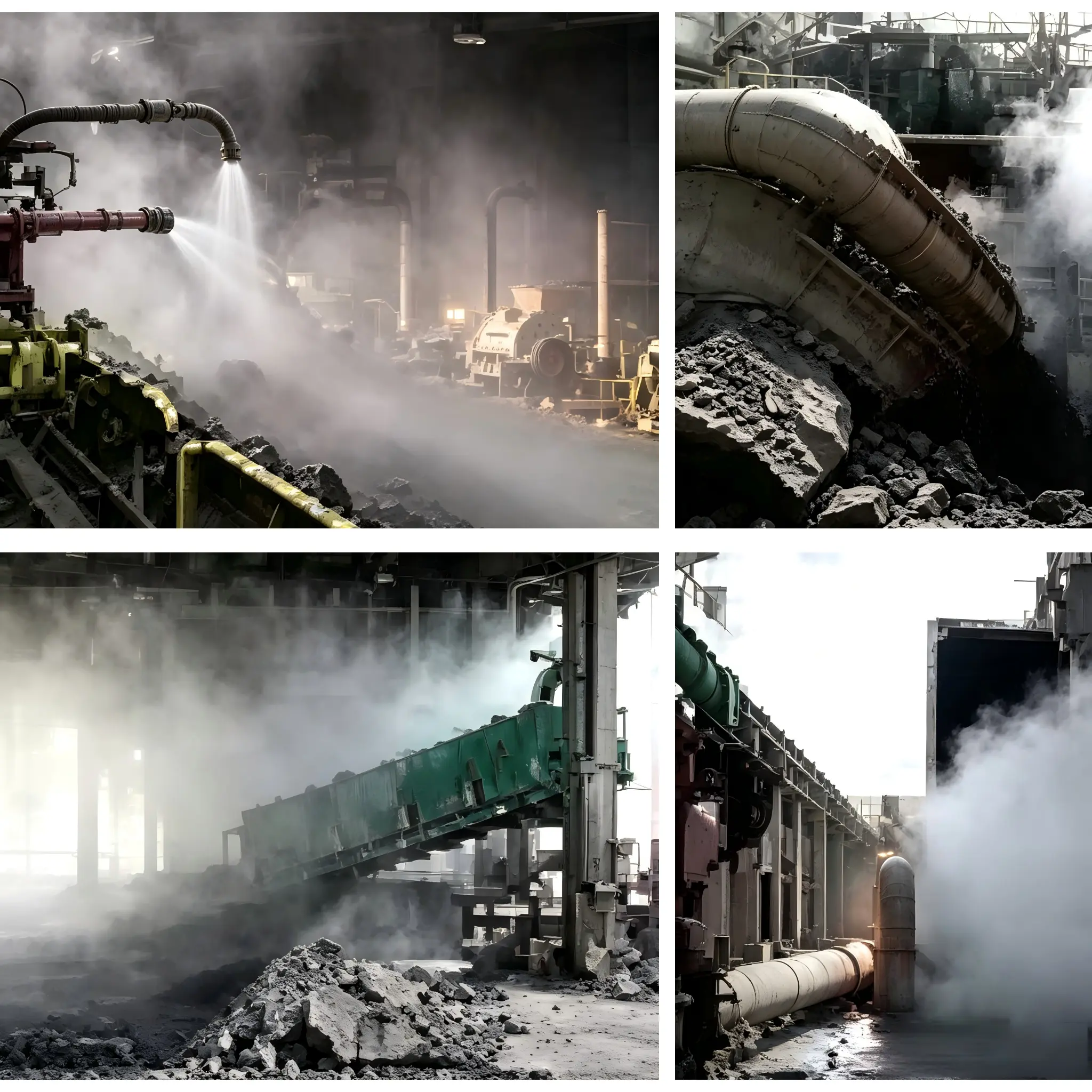

Применение полноконусных распылительных форсунок из нержавеющей стали

1. Заводы по производству песка и гравия генерируют большое количество плавающей пыли в процессе производства и дробления песка. Полноконусные форсунки из нержавеющей стали подавляют выбросы, распыляя в воздух плотный, мелкий водяной туман. Следовательно, эти частицы пыли падают под действием силы тяжести, что обеспечивает высокоэффективное подавление пыли в источнике.

2. Зерно- и маслоперерабатывающие заводы легко накапливают легковоспламеняющуюся органическую пыль во время разгрузки, транспортировки и очистки материалов. Система распыления точно распыляет водяной микротуман в точках передачи материала. Эта операция эффективно снижает потенциальный риск взрывов пыли на заводе.

3. Процессы плавки и агломерации на металлургических заводах приводят к образованию огромного количества токсичной пыли и высокотемпературных дымовых газов. Полноконусные форсунки высокого давления из нержавеющей стали эффективно моют производственное оборудование, охлаждают горячие печи и подавляют пыль из окружающей среды. Равномерно распределенные капли увеличивают площадь контакта газа с жидкостью, что значительно ускоряет нейтрализацию вредных газов.

4. Карьеры сталкиваются с сильным пылевым загрязнением во время открытых взрывных работ, бурения горных пород и операций по просеиванию заполнителя. Полноконусные распылительные форсунки из нержавеющей стали подавляют широко распространенную пыль, устраняют пену в сточных водах и быстро охлаждают горячее сырье. Эта универсальная система сопел также служит высокоэффективным средством пожаротушения для тушения внезапных возгораний.

Часто задаваемые вопросы

Вопрос 1: Что именно определяет полноконусные распылительные форсунки из нержавеющей стали и как выглядит их форма распыления?

A1: В этой распылительной форсунке со сплошным конусом используются внутренние лопатки или вихревая камера для измельчения жидкости в мелкий туман.

Вопрос 2. Каковы основные переменные, определяющие размер капель в этих форсунках?

A2: Рабочее давление, диаметр отверстия и вязкость жидкости определяют размер капель. Более высокое давление заставляет жидкость быстрее проходить через отверстие, обеспечивая более тонкое распыление.

Вопрос 3: Нержавеющая сталь и латунь. как выбрать подходящий материал?

A3: Нержавеющая сталь (304/316L) выдерживает экстремальные температуры, износ и высокое давление, что делает ее отраслевым стандартом для металлургических предприятий.

Латунь обеспечивает плавную обработку и достойную производительность для экономичных, некоррозионных установок, таких как общее охлаждение или противопожарная защита.
