Что такое сложные прецизионные детали и как они улучшают производительность компонентов?

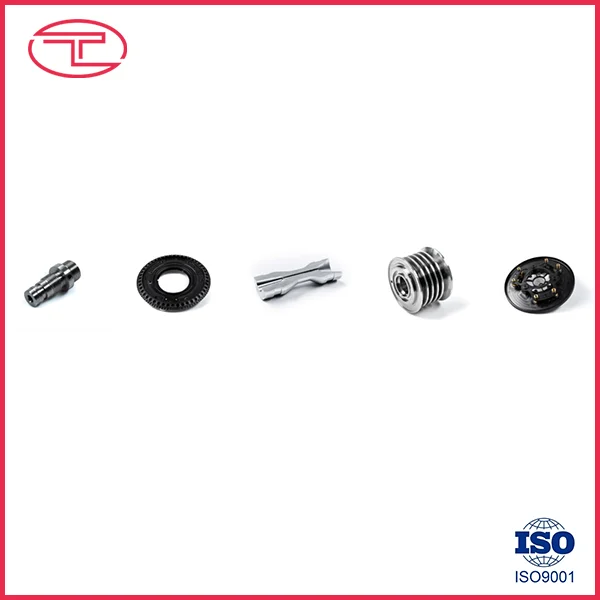

Сложные прецизионные токарные деталипредставляют собой спроектированные компоненты, изготовленные с помощью передовых процессов токарной обработки для достижения требуемой точности размеров, повторяемости, качества поверхности и геометрической сложности. Они широко используются в автоматизации, машиностроении, автомобильных системах, электронике, медицинском оборудовании, гидравлических системах и других приложениях, где обычные стандартные компоненты не могут обеспечить требуемую совместимость или производительность. В этом руководстве описываются их структура, производственный процесс, варианты материалов, допуски, обработка поверхности, требования к контролю, соображения проектирования и практика поиска поставщиков, помогая инженерам и группам закупок снизить производственные риски и выбрать подходящее производственное решение.

Оглавление

1. Что такое детали сложной прецизионной обработки?
2. Что делает точеную деталь сложной?
3. Как производятся детали сложной токарной обработки?
4. Какие материалы можно использовать?
5. Как контролируются точность и допуски?
6. Почему качество поверхности имеет значение?
7. Как проверяются прецизионные детали?
8. Как инженеры должны проектировать эти компоненты?
9. Где используются детали сложной токарной обработки?
10. Что покупатели должны искать в партнере-производителе?
11. Часто задаваемые вопросы
12. Заключение

Что такое детали сложной прецизионной обработки?

Сложные прецизионные токарные детали — это детали, изготовленные по индивидуальному заказу, которые изготавливаются в основном путем вращения заготовки, в то время как режущие инструменты удаляют материал для создания точных цилиндрических, конических, резьбовых, рифленых или контурных элементов. В отличие от простых валов или втулок, сложные токарные детали могут сочетать в себе несколько операций обработки и сложную геометрию в пределах одного компонента.

Типичные особенности включают несколько диаметров, внутренние отверстия, мелкую резьбу, канавки, уступы, конусы, поперечные отверстия, пазы, фаски, радиусы и специально профилированные поверхности. Усовершенствованные токарные центры с ЧПУ могут интегрировать токарную обработку со сверлением, нарезанием резьбы, фрезерованием и другими операциями, что позволяет выполнять множество функций с меньшим количеством настроек.

Для покупателей ценность детали сложной прецизионной токарной обработки заключается не просто в небольшом допуске на размер. Настоящая цель — стабильная производительность, когда деталь собирается в более крупную механическую систему. Точность размеров, концентричность, состояние поверхности, свойства материала и повторяемость должны работать вместе.

На практике достижимые допуски зависят от материала, геометрии, состояния станка, оснастки, крепления, стабильности процесса и метода контроля. Опубликованные ссылки на обработку обычно показывают, что общий ток на станках с ЧПУ составляет около ±0,05 мм, в то время как более жесткие допуски около ±0,01 мм или ниже могут быть возможны для выбранных элементов при правильном проектировании процесса. :contentReference[oaicite:0]{index=0}

Что делает точеную деталь сложной?

Деталь становится технически сложной, когда ее геометрия или функциональные требования требуют большего контроля процесса, чем обычное точение. Сложность может быть связана с количеством функций, их взаимосвязью или сложностью поддержания точности на протяжении всего производства.

Поэтому сложность следует оценивать с функциональной точки зрения. Деталь со множеством видимых особенностей не обязательно сложна в изготовлении, в то время как относительно небольшой компонент может стать очень требовательным, если он содержит критическое отверстие, требование к малому биению или трудный материал.

Как производятся детали сложной токарной обработки?

Надежный производственный процесс начинается еще до того, как станок начнет резку. Инженерный анализ, проверка материалов, планирование процесса, выбор инструментов, механическая обработка, проверка и отделка — все это влияет на конечный результат.

Обзор проектирования и чертежей

Производственная группа сначала изучает технический чертеж, 3D-модель, спецификацию материала, требования к допускам, резьбу, обработку поверхности, термообработку и другие специальные инструкции.

На этом этапе можно выявить потенциальные производственные проблемы еще до начала производства. Например, излишне жесткие допуски на нефункциональные поверхности могут увеличить требования к механической обработке и контролю, не улучшая фактическую функцию компонента.

Подготовка материала

Пруток или другое сырье подбирается по утвержденной спецификации. Сертификаты на материалы могут потребоваться для применений, где важна отслеживаемость.

Токарная обработка с ЧПУ

Заготовка надежно удерживается, в то время как инструменты с ЧПУ выполняют такие операции, как торцовка, черновая обработка, чистовая обработка, растачивание, нарезание резьбы, обработка канавок и снятие фасок. Приводной инструмент или токарно-фрезерное оборудование можно использовать, когда деталь требует дополнительных функций фрезерования или сверления.

Вторичные операции

Некоторые детали требуют дополнительных операций после токарной обработки. В зависимости от чертежа они могут включать шлифовку, полировку, термообработку, удаление заусенцев, гальваническое покрытие, анодирование, пассивацию или другие виды обработки поверхности.

Инспекция и окончательная проверка

Критические размеры сверяются с чертежом. В зависимости от требований проекта производители могут использовать микрометры, манометры, оптическое измерительное оборудование, системы КИМ или другие прецизионные инструменты контроля.

Последовательность изготовления важна, поскольку каждая дополнительная установка может привести к изменению выравнивания. Современное токарно-фрезерное оборудование позволяет сократить количество наладок некоторых сложных компонентов и, следовательно, уменьшить потенциальные ошибки при перемещении. :contentReference[oaicite:1]{index=1}

Какие материалы можно использовать?

Выбор материала напрямую влияет на характеристики резания, износ инструмента, выделение тепла, стабильность размеров, коррозионную стойкость, вес, прочность и конечные характеристики применения.

• Нержавеющая сталь:Подходит для применений, требующих коррозионной стойкости и механической прочности.
• Углеродистая сталь:Обычно используется для общих механических компонентов, валов, штифтов и промышленного оборудования.
• Легированная сталь:Полезно там, где требуется более высокая прочность, износостойкость или возможность термообработки.
• Алюминий:Легкий и легко обрабатываемый, что делает его пригодным для узлов, чувствительных к весу.
• Латунь:Часто выбирается для фитингов, разъемов, электрических компонентов и применений, требующих хорошей обрабатываемости.
• Медь:Используется, когда важна электропроводность или теплопроводность.
• Инженерные пластики:Такие материалы, как ПОМ, ПЭЭК, ПТФЭ и нейлон, можно использовать для изготовления специализированных легких изделий с низким коэффициентом трения или химической стойкости.

Материал никогда не следует выбирать только исходя из удобства обработки. Инженеры должны учитывать рабочую температуру, нагрузку, воздействие коррозии, износ, химическую совместимость, электрические требования и характеристики сопрягаемых компонентов.

Как контролируются точность и допуски?

Точность контролируется посредством взаимодействия возможностей станка, инструментов, программирования, крепления, стабильности материала, условий окружающей среды и контроля.

Обычно контролируемые характеристики включают в себя:

• Внешний диаметр и внутренний диаметр
• Длина детали
• Округлость
• Цилиндричность
• Концентричность или биение
• Размеры резьбы
• Расположение отверстия
• Геометрические связи между функциональными поверхностями

Например, для вала может потребоваться контролируемый диаметр посадочного места подшипника, в то время как для его нефункциональной внешней поверхности может использоваться менее строгий допуск. Такой подход позволяет производственным ресурсам сосредоточиться на размерах, которые действительно влияют на сборку и производительность.

В отраслевых справочниках по механической обработке подчеркивается, что допуск зависит от геометрии и условий процесса, а не является одним универсальным числом. :contentReference[oaicite:2]{index=2}

Почему качество поверхности имеет значение?

Качество поверхности – это больше, чем просто требование внешнего вида. Оно может влиять на трение, износ, уплотнение, контакт подшипников, поведение скольжения, защиту от коррозии и производительность сборки.

Общие требования к чистоте поверхности точеных деталей включают примерно Ra 3,2 мкм для многих обычных обработанных поверхностей, Ra 1,6 мкм для более гладких функциональных поверхностей и Ra 0,8 мкм или ниже для некоторых прецизионных применений. Более требовательная отделка может потребовать шлифовки или полировки, а не только токарной обработки. :contentReference[oaicite:3]{index=3}

По этой причине инженеры должны определить, какие поверхности действительно работоспособны. Для шейки подшипника, уплотняющей поверхности или поверхности скольжения может потребоваться обработка, отличная от внешней поверхности зазора.

• Функциональные поверхности:Требуемую отделку укажите в зависимости от условий эксплуатации.
• Уплотнительные поверхности:Учитывайте как шероховатость, так и дефекты поверхности.
• Скользящие поверхности:Учитывайте трение и износ.
• Косметические поверхности:Определите ожидания внешнего вида отдельно от функциональных требований.

Как проверяются прецизионные детали?

Проверка должна быть связана непосредственно с инженерным чертежом. Измерение всех возможных характеристик одним и тем же методом не всегда необходимо; план проверки должен быть сосредоточен на критических размерах и функциональных требованиях.

Комплексный процесс контроля качества может включать:

1. Входная проверка материаловдля подтверждения указанного материала.
2. Первичный осмотрдля проверки производственного процесса перед полномасштабным производством.
3. Измерение в процесседля выявления отклонений размеров во время производства.
4. Окончательный контроль размеровпротив требований чертежа.
5. Проверка качества поверхностидля выделенных функциональных зон.
6. Проверка резьбыс использованием соответствующих манометров или измерительного оборудования.
7. Документациянапример, отчеты о размерах, когда этого требует клиент.

Для деталей с высокими требованиями координатно-измерительная машина или оптическая измерительная система могут обеспечить более полную проверку размеров. Отчеты о проверках и документация по первым изделиям также могут помочь командам по закупкам и инженерам обеспечить согласованность производства.

Как инженеры должны проектировать эти компоненты?

Хороший дизайн — один из наиболее эффективных способов улучшить технологичность без ущерба для функциональности.

• Четко определите критические размеры и функциональные поверхности.
• Избегайте применения чрезвычайно жестких допусков к каждому размеру.
• По возможности используйте стандартные характеристики резьбы.
• Обеспечьте подходящие радиусы и фаски там, где этого требует доступ к инструментам.
• Учитывайте толщину стенок и возможность деформации.
• Указывайте шероховатость поверхности только там, где она служит функциональной цели.
• Четко определите марки материалов.
• Определить требования к термообработке и обработке поверхности.
• Предоставляйте полные 2D-чертежи и точные 3D-модели, если таковые имеются.

Одним из практических принципов является проектирование, ориентированное на функциональность, а не на максимальную теоретическую точность. В производственных справочниках постоянно отмечается, что ненужные жесткие допуски могут увеличить время обработки, требования к контролю и сложность производства. :contentReference[oaicite:4]{index=4}

Где используются детали сложной токарной обработки?

Поскольку токарная обработка особенно подходит для вращательной и цилиндрической геометрии, во многих промышленных системах появляются прецизионные токарные детали.

Что покупатели должны искать в партнере-производителе?

Выбор поставщика сложных прецизионных компонентов требует большего, чем просто сравнение цен за единицу продукции. Производитель должен продемонстрировать, что он может понимать технические требования и неоднократно производить компоненты, соответствующие этим требованиям.

Важные моменты оценки включают в себя:

1. Возможности обработки:Убедитесь, что оборудование соответствует геометрии компонента.
2. Материальный опыт:Поинтересуйтесь, регулярно ли поставщик обрабатывает указанный материал.
3. Контроль качества:Изучите инспекционное оборудование, процедуры и документацию.
4. Инженерная поддержка:Определите, может ли поставщик выявить проблемы технологичности до начала производства.
5. Стабильность производства:Спросите, как контролируется изменение размеров во время крупных производственных циклов.
6. Возможности отделки:Подтвердите, можно ли надежно скоординировать необходимое вторичное лечение.
7. Коммуникация:Убедитесь, что технические вопросы могут быть решены быстро и точно.
8. Прослеживаемость:Для требовательных приложений установите требования к учетным записям о материалах и производстве.

Компания Qingdao Tuoyuan Metal Products Co., Ltd. может оказать поддержку клиентам, которым требуются металлические компоненты по индивидуальному заказу, где важны контроль размеров, подробные чертежи, выбор материалов и повторяемость производства. Для групп закупок предоставление полного технического чертежа и четкое определение важнейших требований является эффективной отправной точкой для технической оценки и предложения.

Часто задаваемые вопросы

В чем разница между стандартной токарной деталью и деталью сложной токарной обработки?

Стандартная токарная деталь обычно имеет относительно простую цилиндрическую геометрию и стандартные требования к размерам. Сложная точеная деталь может сочетать в себе несколько диаметров, внутренние элементы, резьбу, канавки, поперечные отверстия, жесткие допуски, контролируемое биение и специфическую обработку поверхности в одном компоненте.

Насколько точными могут быть сложные точеные детали?

Точность зависит от материала, геометрии, конфигурации станка, оснастки, крепления, стабильности процесса и методов контроля. Общая токарная обработка с ЧПУ обычно может работать в пределах ±0,05 мм, в то время как некоторые прецизионные функции могут достигать примерно ±0,01 мм или меньше, если это позволяют конструкция и процесс. Эти цифры следует рассматривать как ориентиры возможностей конкретного проекта, а не как универсальные гарантии. :contentReference[oaicite:5]{index=5}

Какие материалы обычно используются для изготовления точеных деталей?

Обычный выбор включает нержавеющую сталь, углеродистую сталь, легированную сталь, алюминий, латунь, медь и конструкционные пластмассы. Выбор подходящего материала зависит от прочности, коррозионной стойкости, температуры, износа, веса, электрических свойств и условий эксплуатации.

Требуют ли сложные токарные детали вторичной обработки?

Не всегда. Некоторые компоненты могут быть изготовлены непосредственно с помощью точения на станке с ЧПУ, в то время как другие могут потребовать шлифовки, полировки, термообработки, нанесения покрытия, анодирования, пассивации или других процессов отделки для удовлетворения конкретных функциональных требований.

Почему качество поверхности важно для точеных деталей?

Качество поверхности может влиять на трение, износ, уплотнение, контакт подшипников, поведение скольжения и внешний вид. Поэтому к функциональным поверхностям должны предъявляться требования, соответствующие их фактическим условиям эксплуатации, а не автоматически применять одни и те же спецификации отделки ко всему компоненту.

Какую информацию следует указать при запросе ценового предложения?

Полезный запрос предложения должен включать 2D-чертеж, 3D-модель, если таковая имеется, марку материала, количество, допуски, требования к отделке поверхности, резьбу, термообработку, обработку поверхности, требования к проверке, ожидания по упаковке и требования к доставке. Полная техническая информация позволяет производителю точнее оценить проект.

Может ли одна деталь совмещать токарную и фрезерную обработку?

Да. Токарно-фрезерное оборудование и токарные центры с приводным инструментом могут сочетать токарную обработку с такими операциями, как сверление, нарезание резьбы, прорезание пазов и фрезерование. Это может сократить количество настроек подходящих конструкций компонентов и помочь сохранить позиционные соотношения между элементами. :contentReference[oaicite:6]{index=6}

Заключение

Сложные прецизионные детали — это инженерные компоненты, в которых геометрия, точность размеров, свойства материала, состояние поверхности и повторяемость производства способствуют конечному результату. Самый эффективный производственный подход начинается с четкого технического чертежа, соответствующего выбора материала, реалистичных допусков, тщательно спланированных операций обработки и методов контроля, которые отражают фактическое функционирование компонента.

Для инженеров и отделов закупок важно не просто требовать минимально возможного допуска. Вместо этого каждое требование должно быть связано со сборкой, перемещением, уплотнением, нагрузкой, износом или другой измеримой функцией. Этот подход может помочь контролировать сложность производства, сохраняя при этом производительность, ожидаемую от готового компонента.

Если вы разрабатываете нестандартные валы, втулки, фитинги, соединители, прецизионные механические компоненты или другие сложные токарные изделия,Циндао Туоюань Металл Продактс Лтд.может оценить ваши технические требования и производственные потребности.Поделитесь своими чертежами, спецификациями, материалами и количествами, а такжесвязаться с намичтобы обсудить подходящее производственное решение для вашего проекта.
