Промышленные установочные штифты с ЧПУ

Установочный штифт — это короткий цилиндрический штифт, используемый для обеспечения точного выравнивания между двумя или более частями сборки. В отличие от болта, который скрепляет детали вместе, промышленные установочные штифты, обрабатываемые на станках с ЧПУ, устанавливают положение. Это опорная точка, вокруг которой строится вся сборка. Когда вы прикручиваете корпус коробки передач к фланцу двигателя, установочные штифты, а не болты, гарантируют, что валы останутся соосными.

Дюбельные штифты бывают двух основных видов: с запрессовкой и со скользящей посадкой. Разница в характеристиках хорошего и плохого дюбеля измеряется в микронах: слишком туго, и он заедает; слишком свободно, и сборка смещается.

Материалы и твердость промышленных дюбелей

Углеродистая сталь (1045/1060): закаленная и отпущенная, экономичная, общего назначения.

Подшипниковая сталь (GCr15/52100): сквозная закалка до твердости HRC 60–64 для максимального срока службы.

Нержавеющая сталь (SUS303/304/316): коррозионностойкая для пищевого, морского и медицинского использования.

Закаленная инструментальная сталь (для особых случаев износа)

Диапазон диаметров: 1–30 мм, длина от 3 до 200 мм.

Классы допусков: запрессовка m6, скользящая посадка h6/h7 по ISO 8734/8735, USAS B18.8.2.

Классический способ производства — бесцентровое шлифование: прутки шлифуются до окончательного диаметра на бесцентровом шлифовальном станке, обрезаются по длине, снимаются фаски и закаливаются. Большинство покупателей не осознают, что порядок шлифовки перед закалкой имеет значение: закалка после шлифовки вызывает деформацию, поэтому мы шлифуем, закаливаем, а затем окончательно шлифуем важные штифты.

Обмен реальными делами Tuoyuan

Отрасль: Промышленная автоматизация и машиностроение

Материал: алюминий/нержавеющая сталь

Процесс: прецизионная токарная обработка и обработка канавок с ЧПУ

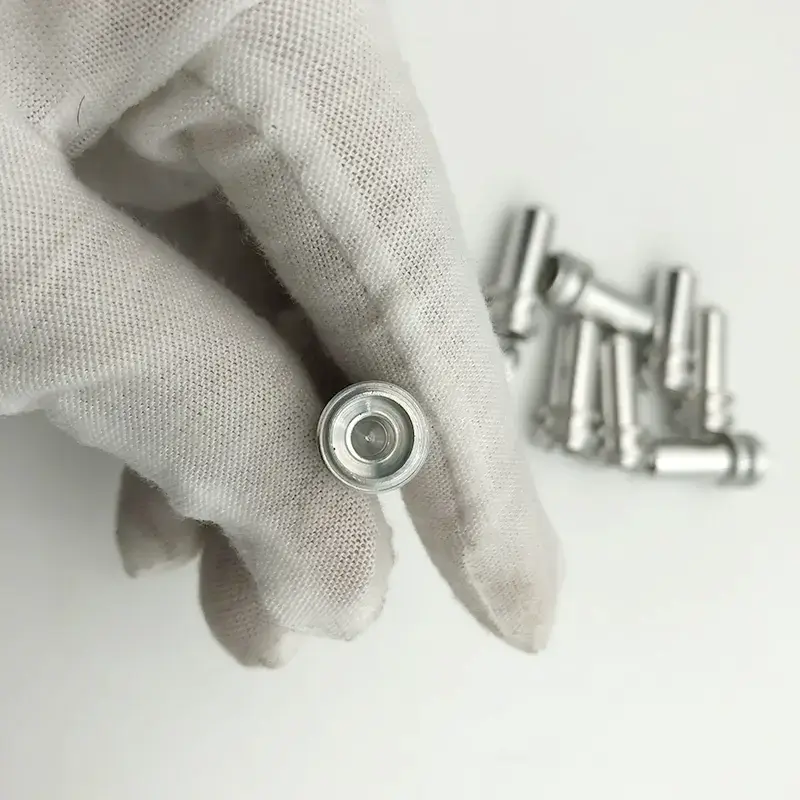

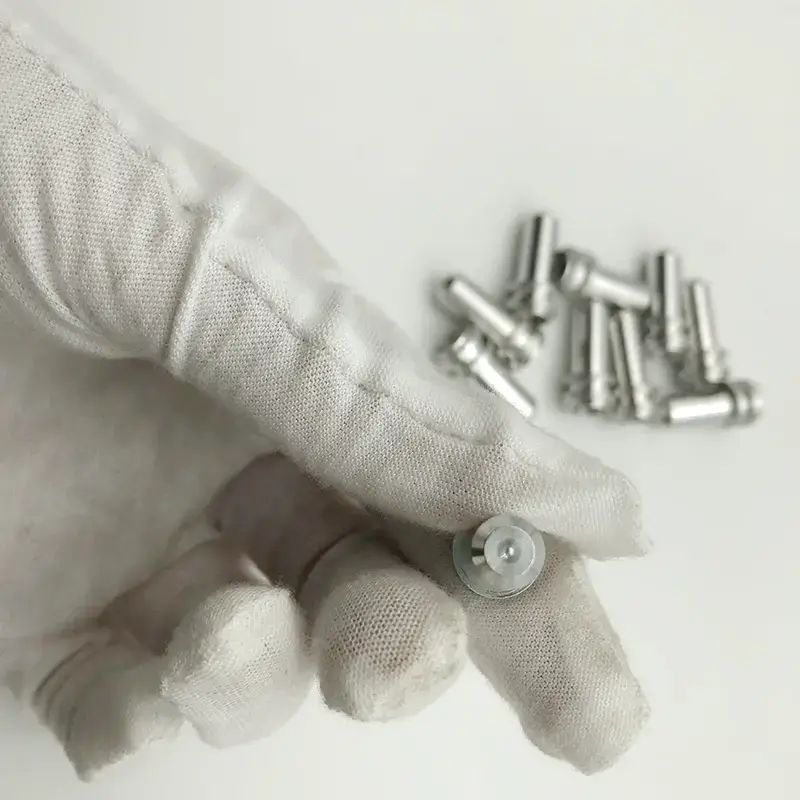

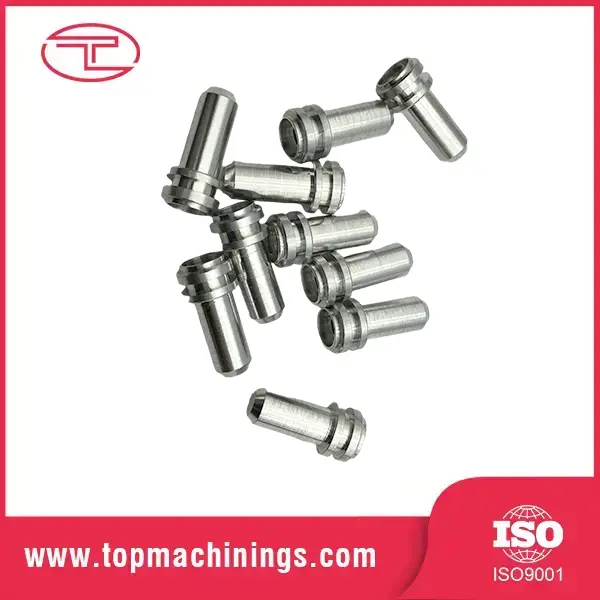

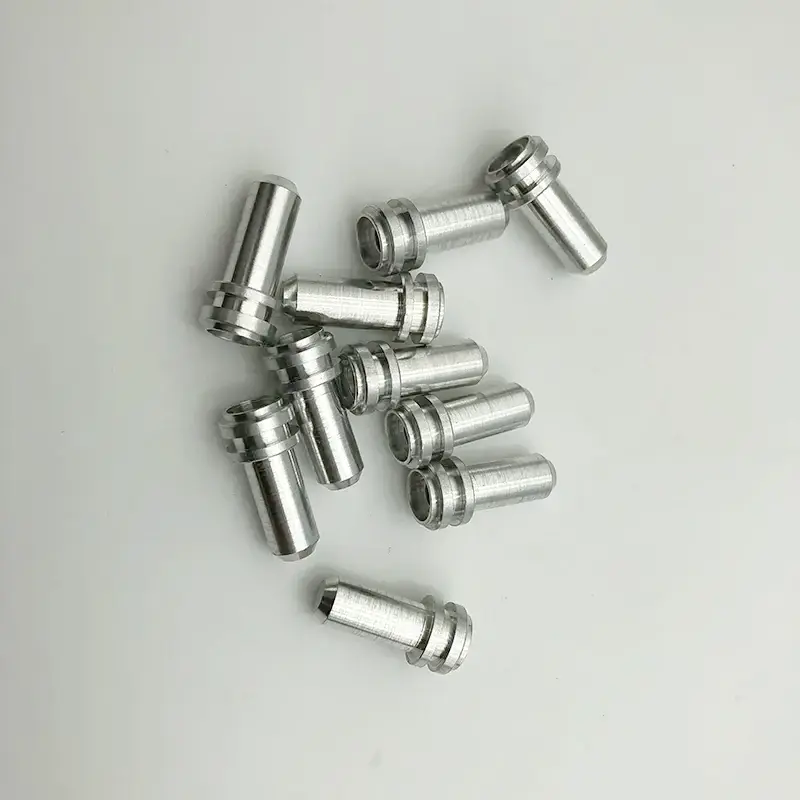

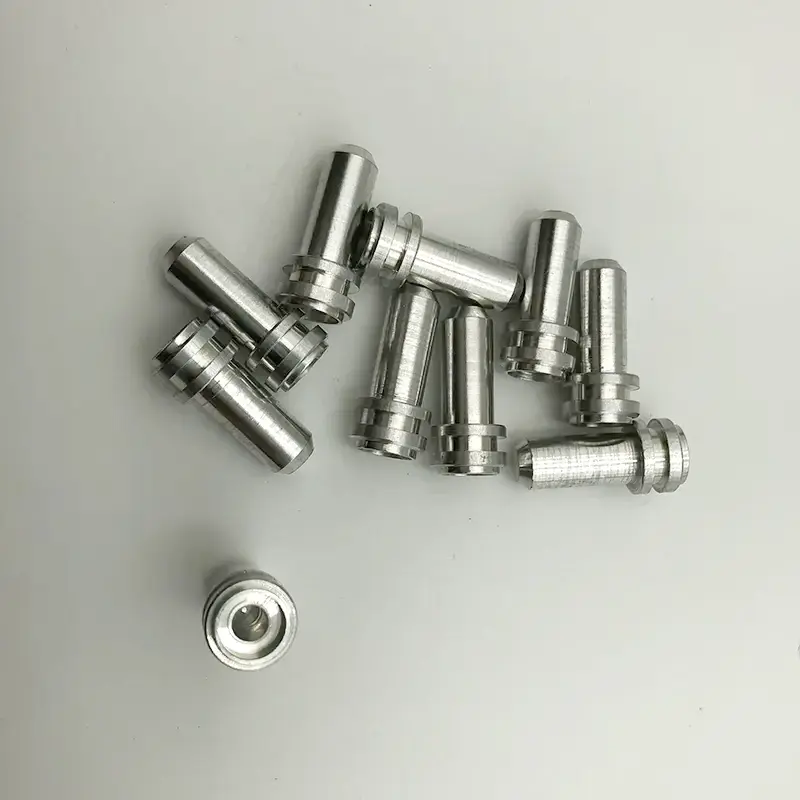

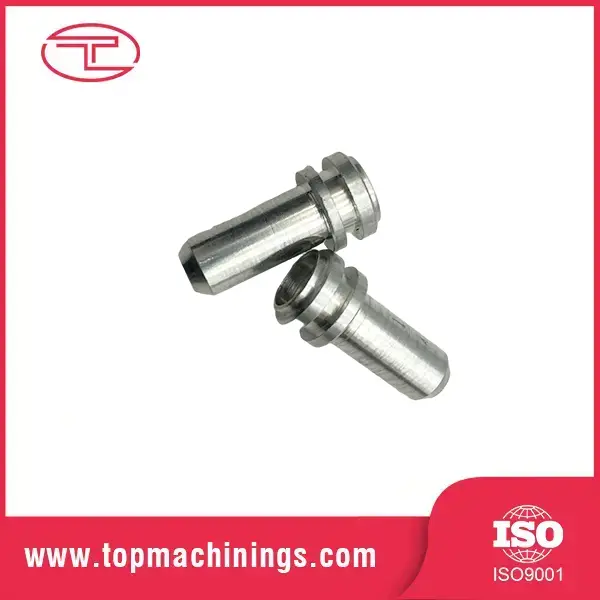

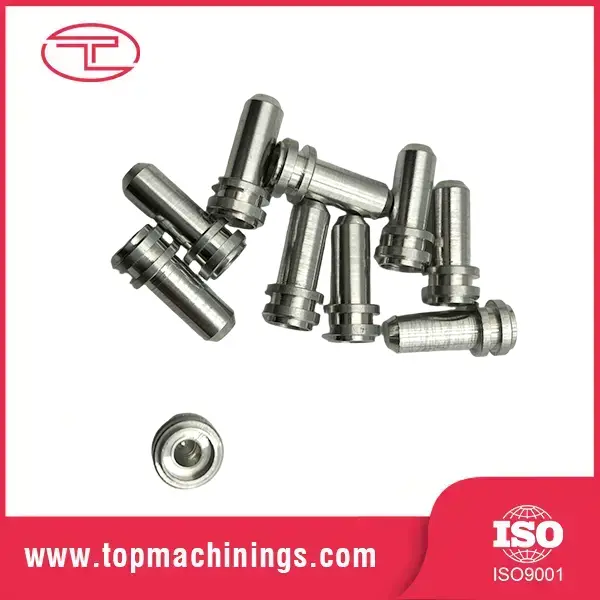

Американскому производителю средств автоматизации потребовались специальные промышленные установочные штифты, обработанные на станке с ЧПУ, с точными канавками для крепления уплотнительного кольца и строгими размерными допусками, чтобы обеспечить точное выравнивание и надежную герметизацию на высокоскоростных сборочных линиях.

Мы изготовили эти многоступенчатые штифты на высокоточных швейцарских токарных станках с ЧПУ, обеспечив точную глубину канавок и чистоту поверхности для оптимального уплотнения. Перед упаковкой был проведен 100% оптический контроль.

Ключевые особенности и преимущества

Отшлифовка до ±0,002 мм для точного позиционирования

Окончательные диаметры подвергаются бесцентровой шлифовке до ±0,002 мм с шероховатостью поверхности Ra 0,2–0,4 мкм. Это не «достаточно узкий» допуск — промышленные установочные штифты, обработанные на станках с ЧПУ, — это допуск, который обеспечивает повторяемость сборок, точность креплений и единообразие продукции.

Закалено до HRC 60+ для длительного срока службы

Штифты из подшипниковой стали подвергаются сквозной закалке до HRC 60–64, что придает им твердость, позволяющую выдерживать многократную установку и извлечение без задиров. Закаленный дюбель на порядок долговечнее мягкого.

Скошенные концы, чистые края

Оба конца имеют фаску (обычно 1,5×45°) и зачищены от заусенцев, поэтому штифты входят в отверстия чисто, без сбривания материала и повреждения устья отверстия. Никаких заусенцев, поцарапанных отверстий, бракованных сборок.

Прямолинейность, которой можно доверять

Отношение длины к диаметру поддерживается в пределах 0,01 мм на 50 мм. Погнутый установочный штифт не только не находит места, но и повреждает рассверленное отверстие при вставке. Мы измеряем прямолинейность каждой производственной партии.

Плотная группировка по диаметру для смешанной посадки

Пальцы рассортированы по группам с малым диаметром, чтобы коробка со штифтами обеспечивала постоянное давление посадки. Больше никаких «этот скользит, тот нужен молоток» на вашей сборочной линии.

Технические характеристики продукта

Производственный процесс

Производство промышленных штифтов на станках с ЧПУ начинается с холоднотянутых или шлифованных прутков. Стержни бесцентрово шлифуются до почти окончательного диаметра, обрезаются по длине, снимаются фаски и зачищаются заусенцы. Закаленные штифты затем подвергаются термообработке и окончательной шлифовке до окончательного допуска — двухэтапная шлифовка позволяет сохранить готовый штифт идеально круглым и прямым.

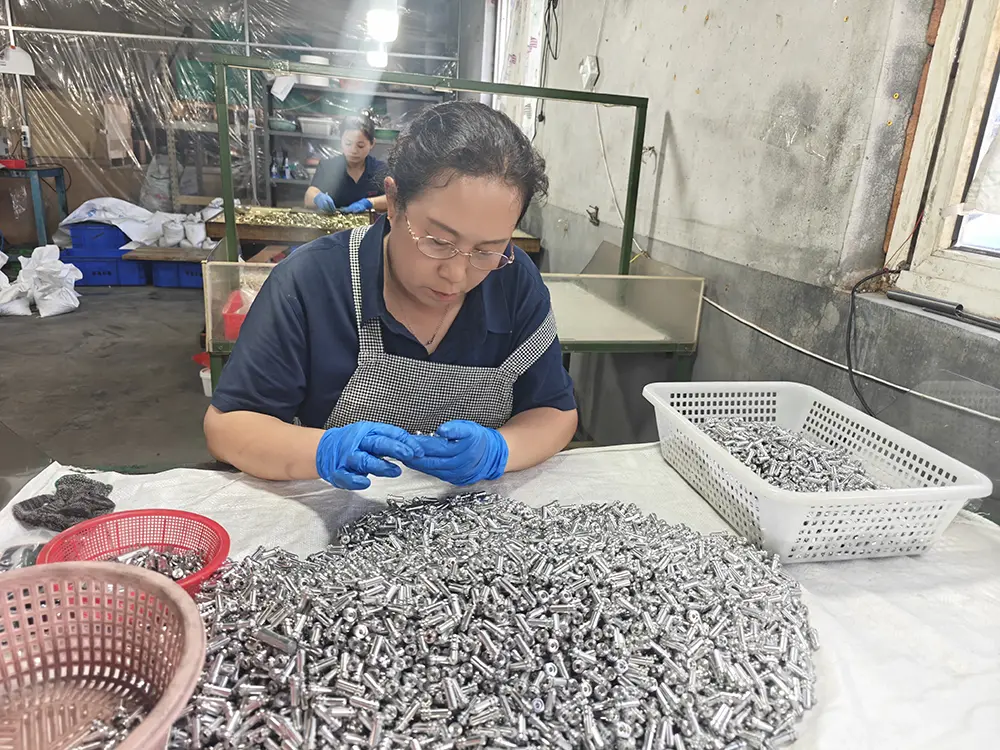

Окончательная проверка включает диаметр (с помощью микрометра и манометра), твердость (испытание по Роквеллу), прямолинейность и качество поверхности. Штифты сгруппированы по диаметру и упакованы в промасленную, защищенную от ржавчины упаковку. Сертификаты партии сопровождают каждый заказ.

График производства

Стандартный срок выполнения: 10–15 дней для стандартных размеров; 15–18 дней с закалкой и шлифовкой.

День 1–3: Подтверждение заказа и выбор материала.

День 4–8: Шлифование прутка, резка, снятие фасок.

День 9–12: Термическая обработка и чистовая шлифовка (если указано).

День 13–14: Проверка, группировка, упаковка.

День 15: Отправка из Циндао

Почему стоит выбрать Tuoyuan Metal

Возможности микронного уровня, промышленные объемы

Обладая более чем 10-летним опытом точной обработки, 20 токарными станками с ЧПУ и годовой производительностью 100 миллионов штук, компания Tuoyuan Metal может поставлять промышленные установочные штифты для обработки на станках с ЧПУ в объемах автомобильного уровня с допусками лабораторного уровня. Мы отгрузили партии объемом 2,5 миллиона штук при уровне брака менее 15 PPM.

Надежный поставщик Северной Америки

60% нашей продукции поступает к клиентам из Северной Америки, при этом уровень повторных покупок составляет 95%. Если бы наши установочные штифты не располагали детали правильно, эти клиенты не делали бы повторный заказ — каждый квартал, в течение многих лет.

Полная отслеживаемость

Сертификаты завода по производству материалов, записи о термообработке и отчеты о проверках архивируются для каждой партии. Полная прослеживаемость от партии слитков до готового штифта.

Быстрые образцы и котировки

Заказы образцов отправляются в течение 3–5 дней. Котировки в течение 24 часов. На проблемы с качеством ответили в течение 48 часов. Это наш стандарт, а не наше обещание.

Упаковка и доставка

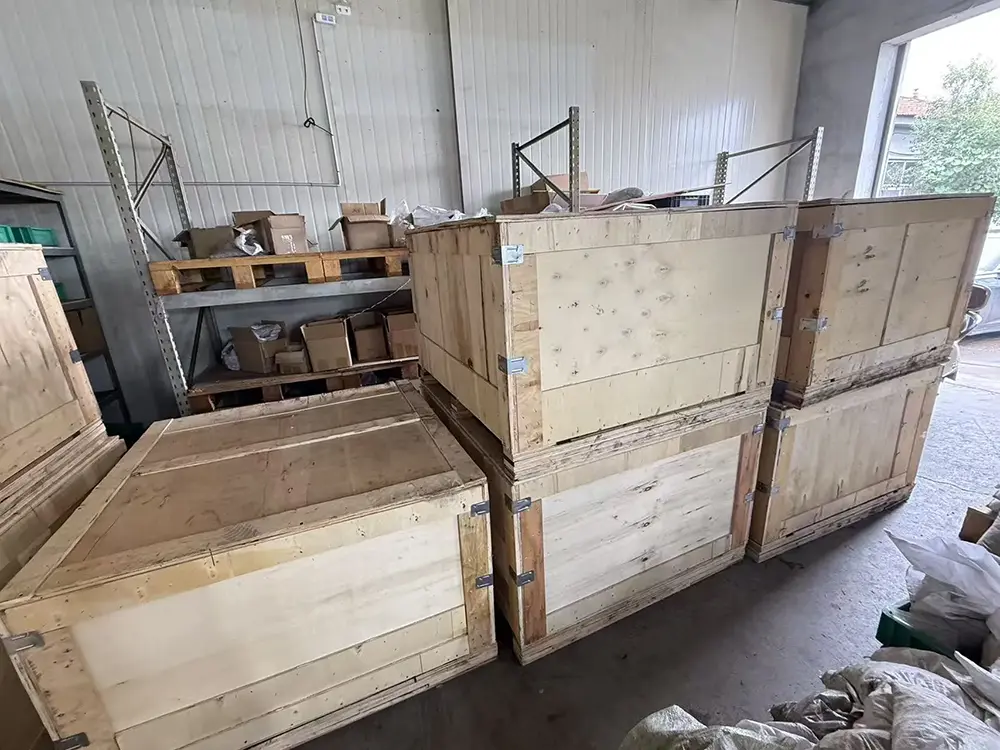

Штифты смазываются маслом или покрытием, упаковываются в полиэтиленовые пакеты с ингибитором ржавчины и отправляются в картонных или деревянных ящиках. Экспресс-доставка (DHL/FedEx/UPS) для небольших заказов, морские перевозки из порта Циндао для оптовых партий. Документация: коммерческий счет, упаковочный лист, коносамент, сертификат происхождения, сертификат испытаний материала. Чтобы узнать цены на промышленные дюбели для обработки на станках с ЧПУ, оптовые заказы или расценки, свяжитесь с нашей командой по экспорту.

Часто задаваемые вопросы

В1: Какой допуск выдерживают ваши установочные штифты?

A1: Стандартный допуск на шлифовку составляет ±0,002 мм по диаметру, чистота поверхности Ra 0,2–0,4 мкм. Доступные классы посадки: прессовая посадка m6, скользящая посадка h6/h7.

В2: В чем разница между штифтами m6 и h6?

A2: Штифты M6 имеют немного больший размер для установки с запрессовкой, они фиксируются в расширенных отверстиях, и для их снятия требуется съемник. Штифты h6/h7 предназначены для узлов, которые необходимо регулярно разбирать. Расскажите нам о своей заявке, и мы порекомендуем подходящий класс.

В3: предоставляете ли вы штифты из закаленной нержавеющей стали?

A3: Да — дисперсионно-твердеющая нержавеющая сталь может быть закалена до HRC 38–44 с превосходной коррозионной стойкостью. Для пищевой или морской службы это правильный выбор.

В4: Можете ли вы изготовить штифты нестандартной длины или фаски?

А4: Да. Мы вырезаем нестандартную длину, фаски, конические направляющие и канавки по чертежу. Минимальный объем заказа для нестандартных булавок невелик — образцы приветствуются.

В5: Как предотвратить появление ржавчины на штифтах при хранении?

A5: Штифты смазаны маслом и упакованы бумагой, предотвращающей парофазную коррозию. Для морских перевозок за границу мы используем упаковку VCI, чтобы гарантировать доставку без ржавчины.
