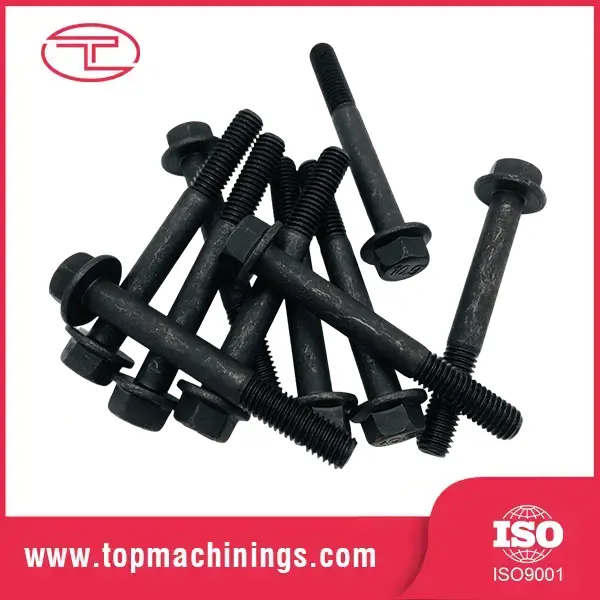

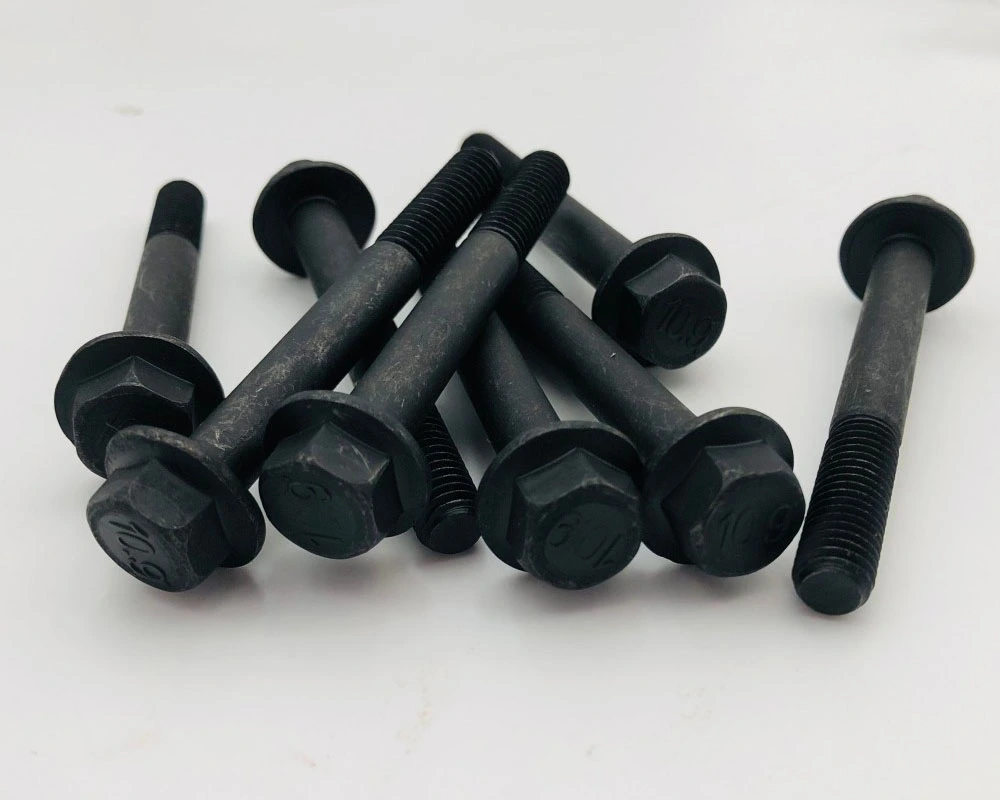

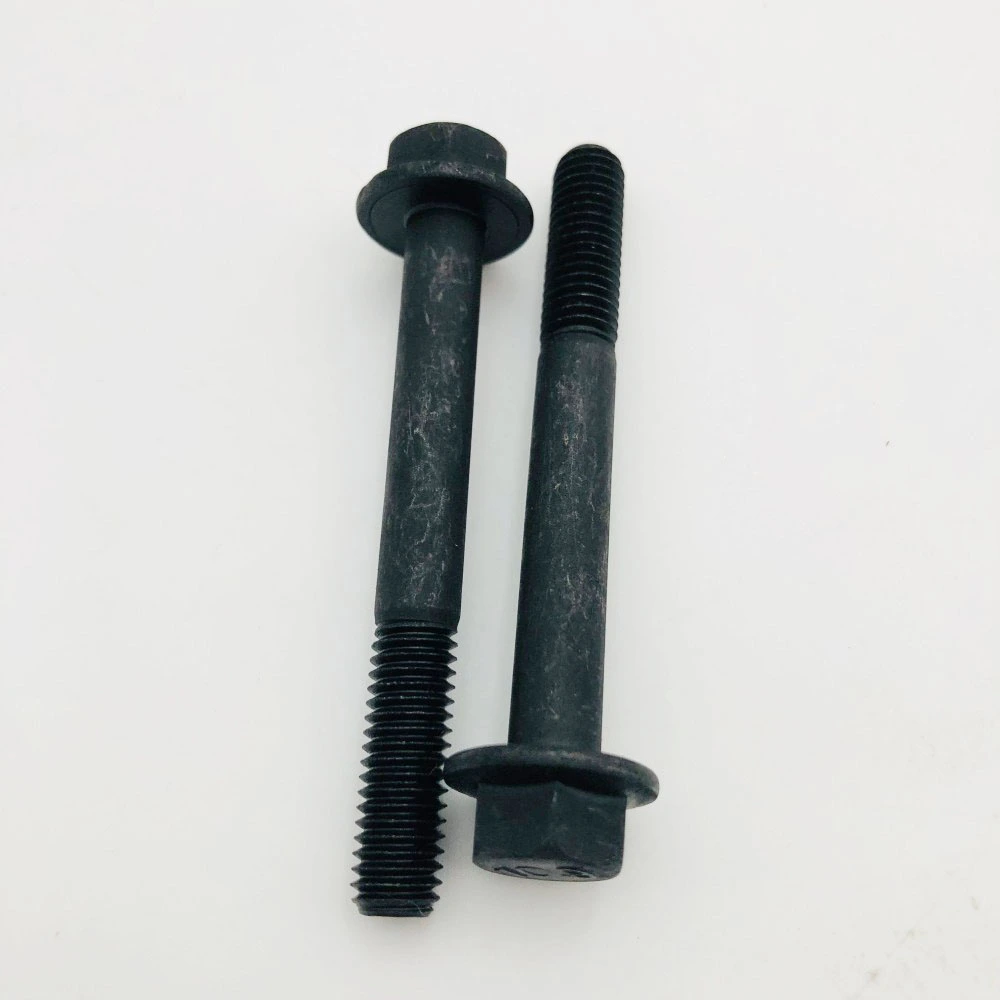

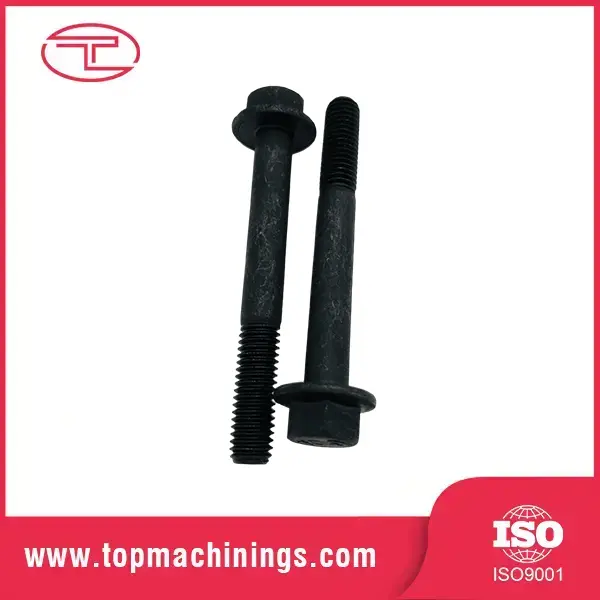

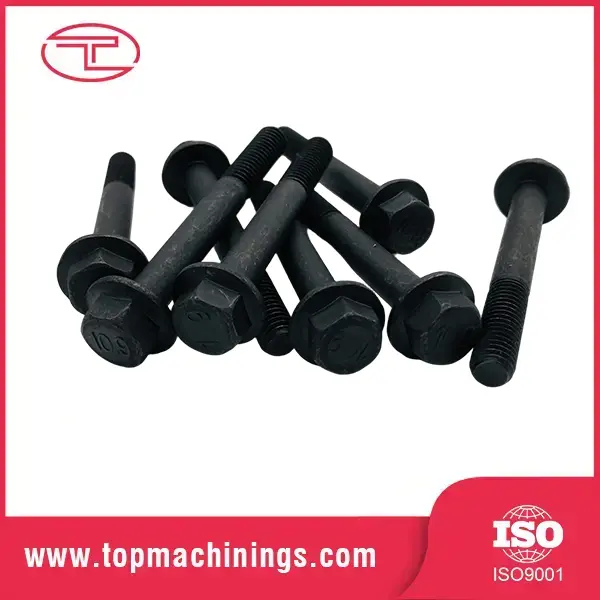

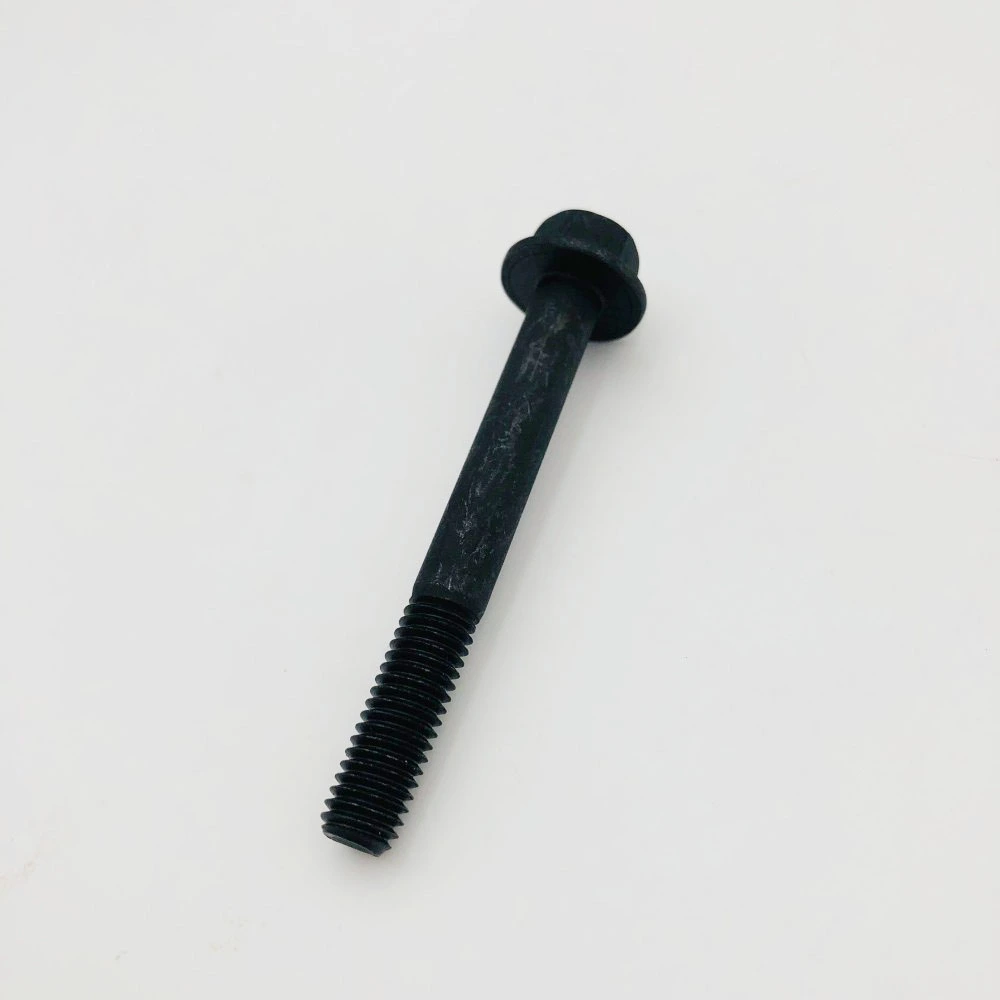

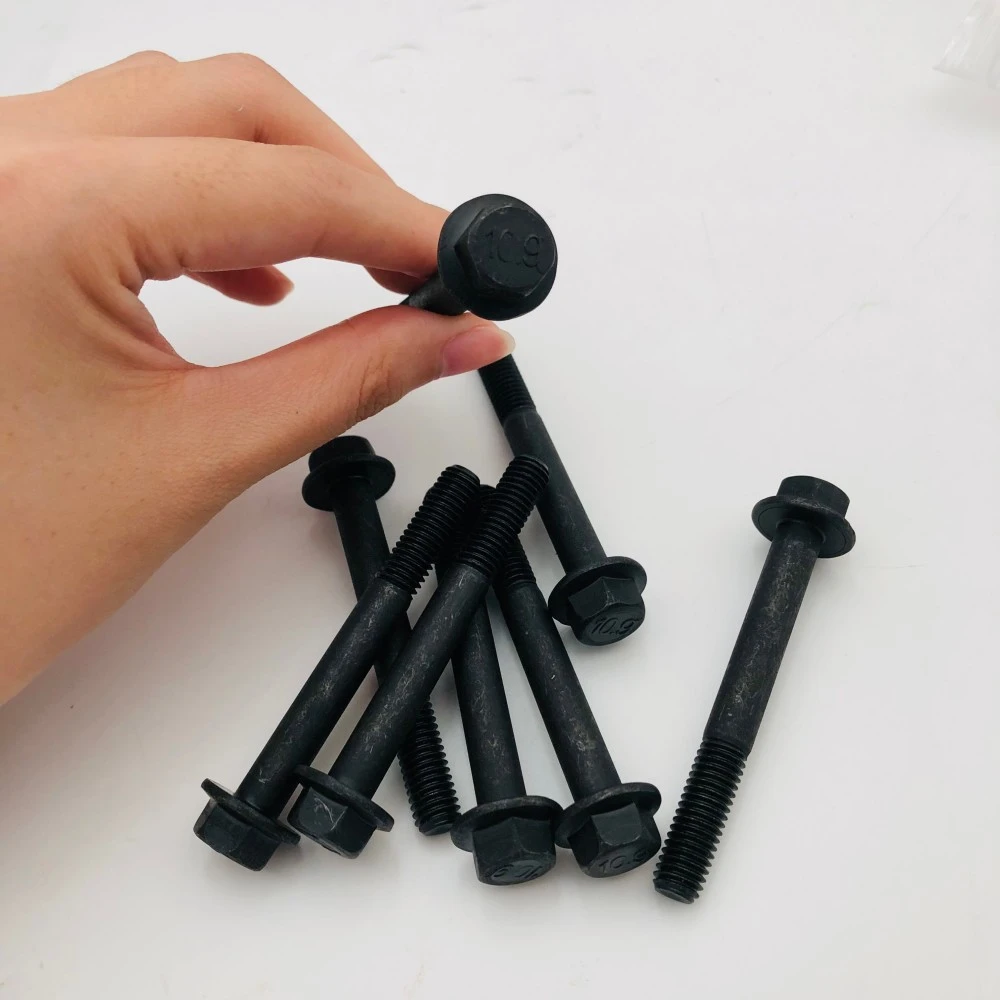

Высокопрочные фланцевые болты из черного оксида

Болт с фланцем — это болт со встроенным под головку фланцем в виде шайбы вместо отдельной шайбы. Фланец распределяет зажимную нагрузку на большую площадь опоры, что означает более высокую силу зажима без дробления мягких материалов. И это избавляет от необходимости обращаться с незакрепленной шайбой во время сборки. Черный оксид — это химическое конверсионное покрытие, которое придает болту темный оттенок, одновременно обеспечивая умеренную коррозионную стойкость и уменьшая трение резьбы.

Почему эта комбинация имеет значение в полевых условиях? Потому что фланец выполняет две функции одновременно: распределяет нагрузку и препятствует ослаблению. Инженеры выбирают фланцевые болты, когда им нужна более чистая сборка с меньшим количеством незакрепленных деталей — автомобильного шасси, защитных устройств оборудования и структурных соединений.

Технические характеристики продукта

Оценки и финиши

Марка 8,8: общая, высокопрочная, предел прочности 800 МПа. Машины и оборудование.

Класс 10,9: автомобильная промышленность и строительство, предел прочности 1040 МПа.

Класс 12.9: максимальная прочность ответственных соединений, прочность на растяжение 1220 МПа.

Материалы: 40Cr/SCM440, 35CrMo, 42CrMo (семейство AISI 4140), 1045 для класса 8,8.

Отделка: черный оксид (стандарт), цинкование, цинк-никель, Dacromet, фосфат + масло.

Резьба: метрическая ISO 6g, UNC/UNF, полная или частичная резьба по чертежу.

Опция с зубчатым фланцем: зубцы под головкой впиваются в сопрягаемую поверхность для гашения вибрации.

Черное оксидное покрытие – это больше, чем просто косметическое средство. Он образует тонкий магнетитовый слой, который удерживает легкую масляную пленку, придавая болту коррозионную стойкость в помещении, а также однородный профессиональный внешний вид. Для эксплуатации на открытом воздухе или в агрессивных средах мы рекомендуем цинк-никелевые или Dacromet — мы дадим рекомендации в зависимости от вашей среды.

Высокопрочные фланцевые болты из черного оксида Реальный случай

Отрасль: Тяжелое машиностроение и сборка автомобилей

Материал: легированная сталь (класс 10,9/12,9).

Отделка: Черный оксид (стойкость к коррозии и износу)

Европейский производитель промышленного оборудования столкнулся с проблемами ослабления болтов и окисления поверхности опор двигателя для тяжелых условий эксплуатации в условиях высокой вибрации и высокого крутящего момента. Им потребовались специальные высокопрочные фланцевые болты с точным зацеплением резьбы и превосходной силой зажима.

Мы изготовили специальные болты с шестигранной головкой класса 10,9 со встроенными зубчатыми фланцами, чтобы равномерно распределить нагрузку и исключить необходимость использования отдельных шайб. Нанесено высококачественное черное оксидное покрытие для повышения коррозионной стойкости и стабильного крутящего момента.

Ключевые особенности и преимущества

Класс прочности от 8,8 до 12,9, сертифицированный Фланцевые болты из легированной стали подвергаются термической обработке и закалке до класса 8,8, 10,9 или 12,9, что подтверждается испытаниями на растяжение и проверками твердости каждой партии. Вы получаете сертифицированную прочность, а не догадку — для критически важных соединений вся суть в сертификации.

Интегрированный фланец, меньше незакрепленных деталей Фланец заменяет отдельную шайбу, сокращает количество режущих деталей и время сборки. На производственной линии, собирающей 1000 соединений в смену, отсутствие шайбы на каждом соединении экономит реальные минуты и устраняет целый класс проблем с качеством «недостающих шайб».

Виброустойчивость благодаря дизайну Широкая опорная поверхность фланца увеличивает трение под головкой, предотвращая саморасшатывание при вибрации. Добавьте зубцы под фланцем, и болт зафиксируется на поверхности, как стопорная шайба — без шайбы.

Стабильный крутящий момент-напряжение Черный оксид плюс контролируемая смазка обеспечивают предсказуемое трение, поэтому динамометрические ключи обеспечивают постоянную нагрузку на зажим. Больше никаких болтов, которые «затягиваются» при совершенно разных моментах затяжки — ваши характеристики крутящего момента QC на самом деле что-то значат.

Точность ЧПУ, реальный контроль качества Резьбу накатывают или нарезают с допуском 6g при полной толщине, а головки формируют или обрабатывают с концентрическими поверхностями фланцев. 100% оптическая сортировка выявляет дефекты размеров еще до того, как они достигнут вашей линии.

Производственный процесс

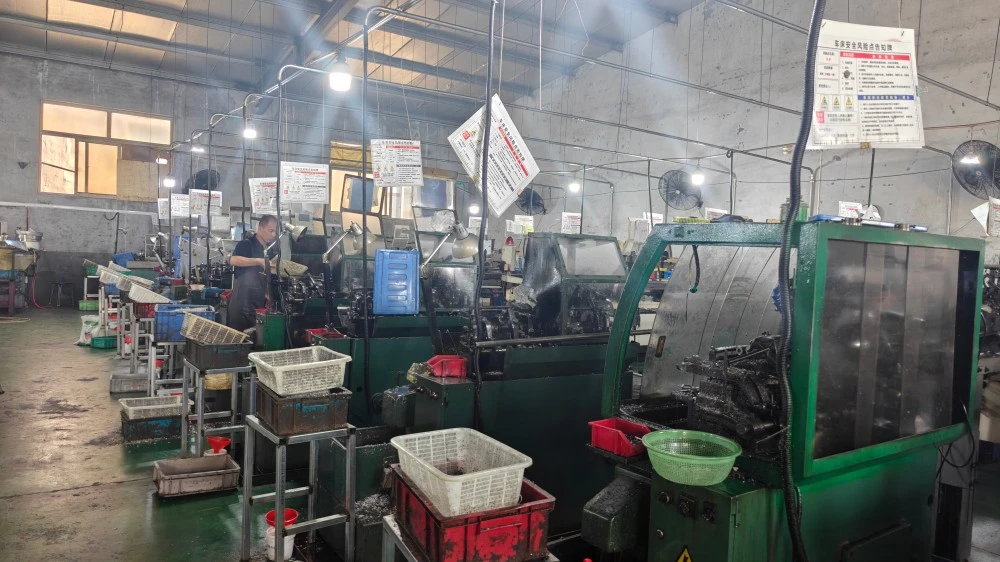

Фланцевые болты изготавливаются из прутка или проволоки из легированной стали, обрабатываются методом холодной высадки или на станках с ЧПУ. Формируется головка фланца, затем накатывается (для прочности) или нарезается (для точности) резьба с допуском 6g. Термическая обработка закалки и отпуска позволяет достичь желаемого качества, после чего следует обработка поверхности — черное оксидирование, гальваническое покрытие или покрытие в соответствии со спецификацией.

Контроль качества: испытание на растяжение, испытание на твердость, измерение резьбы и проверка размеров каждой партии. 100% оптические сортировочные сита для дефектов резьбы, поврежденных фланцев и отсутствующего покрытия. Сертификаты партии с фактическими значениями испытаний сопровождают каждую партию.

Упаковка и доставка

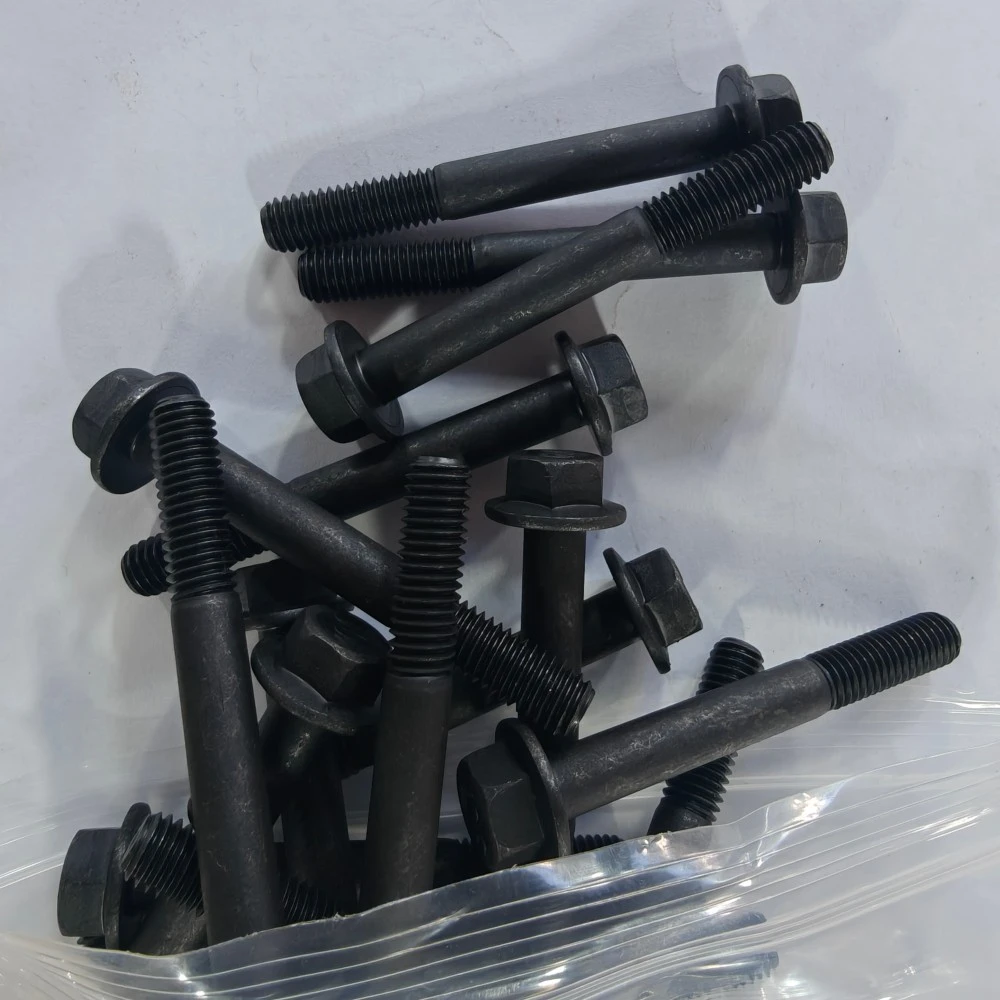

Болты упаковываются в картонные коробки, полиэтиленовые пакеты или в специальные комплекты в соответствии с вашими потребностями в сборке, с защитой от ржавчины для морских перевозок. Экспресс-доставка для небольших заказов, морские перевозки из порта Циндао для оптовых партий. Документация: коммерческий счет, упаковочный лист, коносамент, сертификат происхождения, сертификаты испытаний материалов. Чтобы узнать цены на высокопрочные фланцевые болты из черного оксида, оптовые заказы или расценки, свяжитесь с нашей командой по экспорту.

Часто задаваемые вопросы

Вопрос: Чем отличается фланцевый болт от обычного болта с шайбой?

О: Фланец является цельным — его нельзя потерять, уронить или переместить во время сборки, и он каждый раз обеспечивает однородную опорную поверхность. Фланцевые болты также обычно обеспечивают лучшую виброустойчивость, чем сборки «болт с шайбой».

Вопрос: Какой класс мне выбрать?

A: Класс 8,8 для общего машиностроения, 10,9 для автомобильной и строительной техники, 12,9 для критических соединений с высокими нагрузками. Если вы сообщите нам область применения и зажимную нагрузку, мы укажем марку и предоставим сертификат испытаний.

Вопрос: Достаточно ли черного оксида для защиты при использовании на открытом воздухе?

О: Черный оксид подходит для помещений с умеренной влажностью. Для эксплуатации на открытом воздухе или в условиях коррозии мы рекомендуем цинк-никелевое покрытие или покрытие Dacromet. Мы подберем отделку к вашему окружению.

Вопрос: Можете ли вы предоставить зубчатые фланцевые болты?

О: Да — зубцы под фланцем врезаются в сопрягаемую поверхность для максимальной антивибрационной эффективности. В заказе укажите «зубчатый фланец».

Вопрос: Предоставляете ли вы сертификаты испытаний вместе с болтами?

А: Да. Каждая партия поставляется с сертификатом материала и протоколом испытаний, включая значения прочности и твердости. Проверка третьей стороной (SGS) доступна по запросу.
