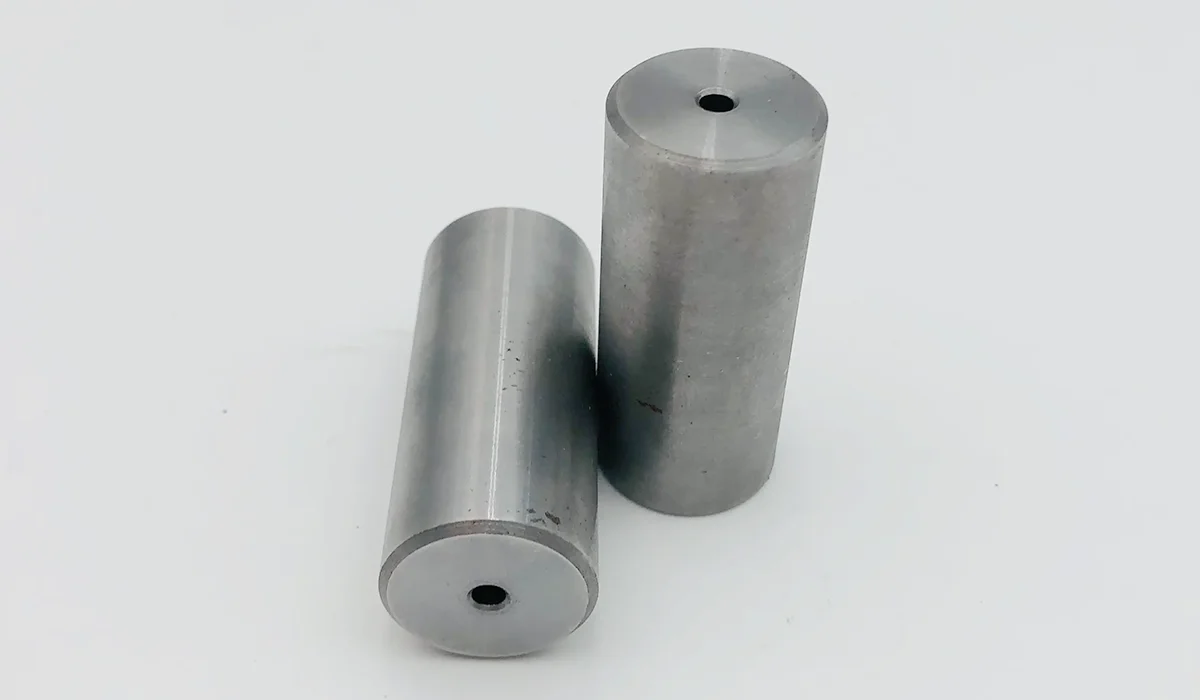

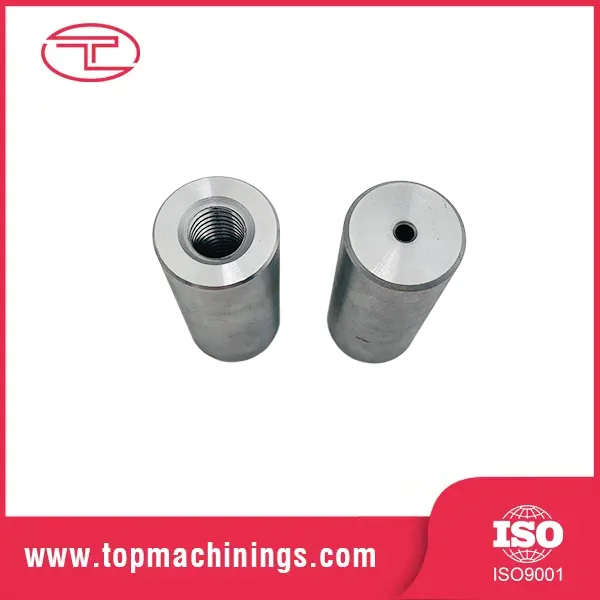

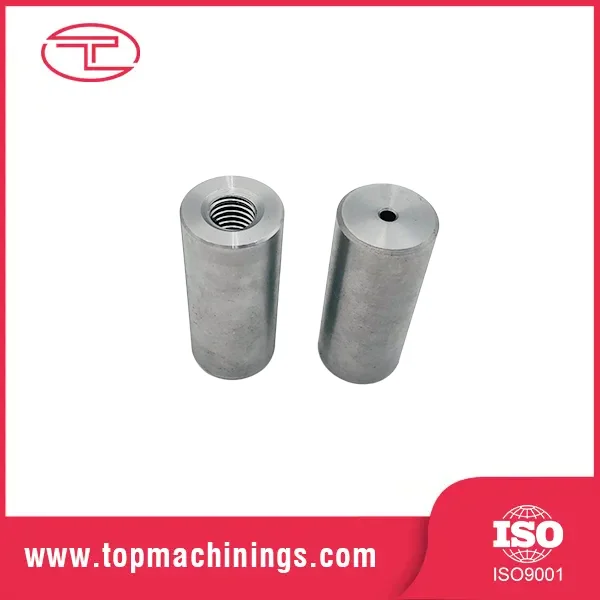

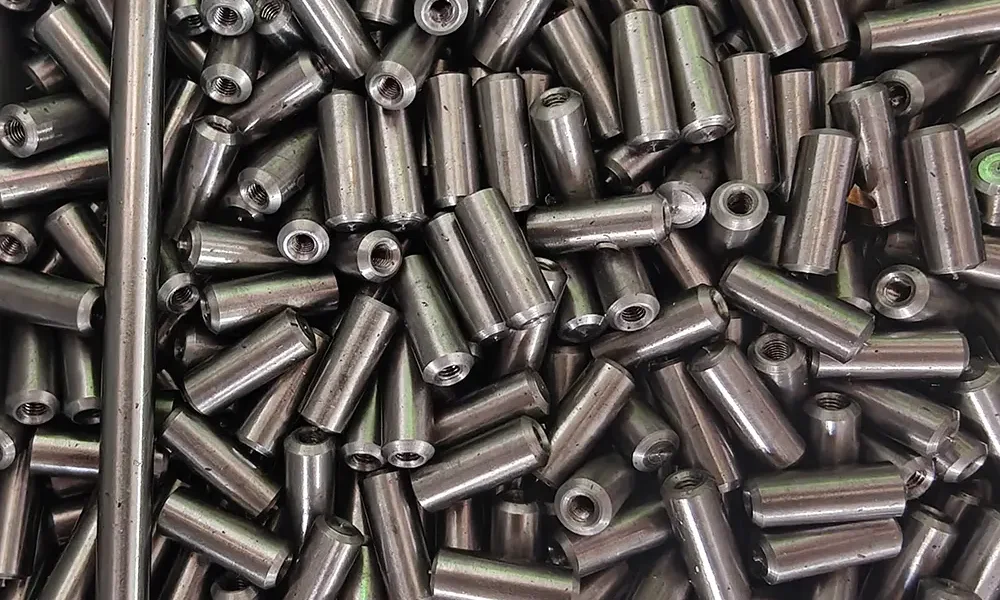

Прецизионная резьбовая втулка с ЧПУ

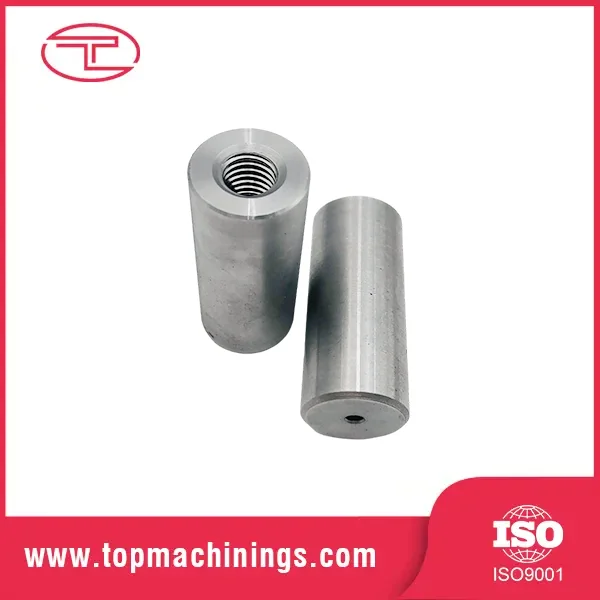

Прецизионная резьбовая втулка с ЧПУ представляет собой цилиндрическую втулку с прецизионно обработанной резьбой на внутренней или внешней поверхности. Думайте об этом как о «резьбовой вставке», которая придает компоненту прочный, заменяемый интерфейс резьбы без обработки резьбы непосредственно в родительской детали. Когда в мягком алюминиевом корпусе срывается резьбовое отверстие (классический вариант отказа), втулка становится той деталью, которая спасает ситуацию.

Существует два основных семейства: резьбовые вставки и втулки. Оба требуют от механического цеха одного и того же: круглости, концентричности и точности резьбы, измеряемой в микронах.

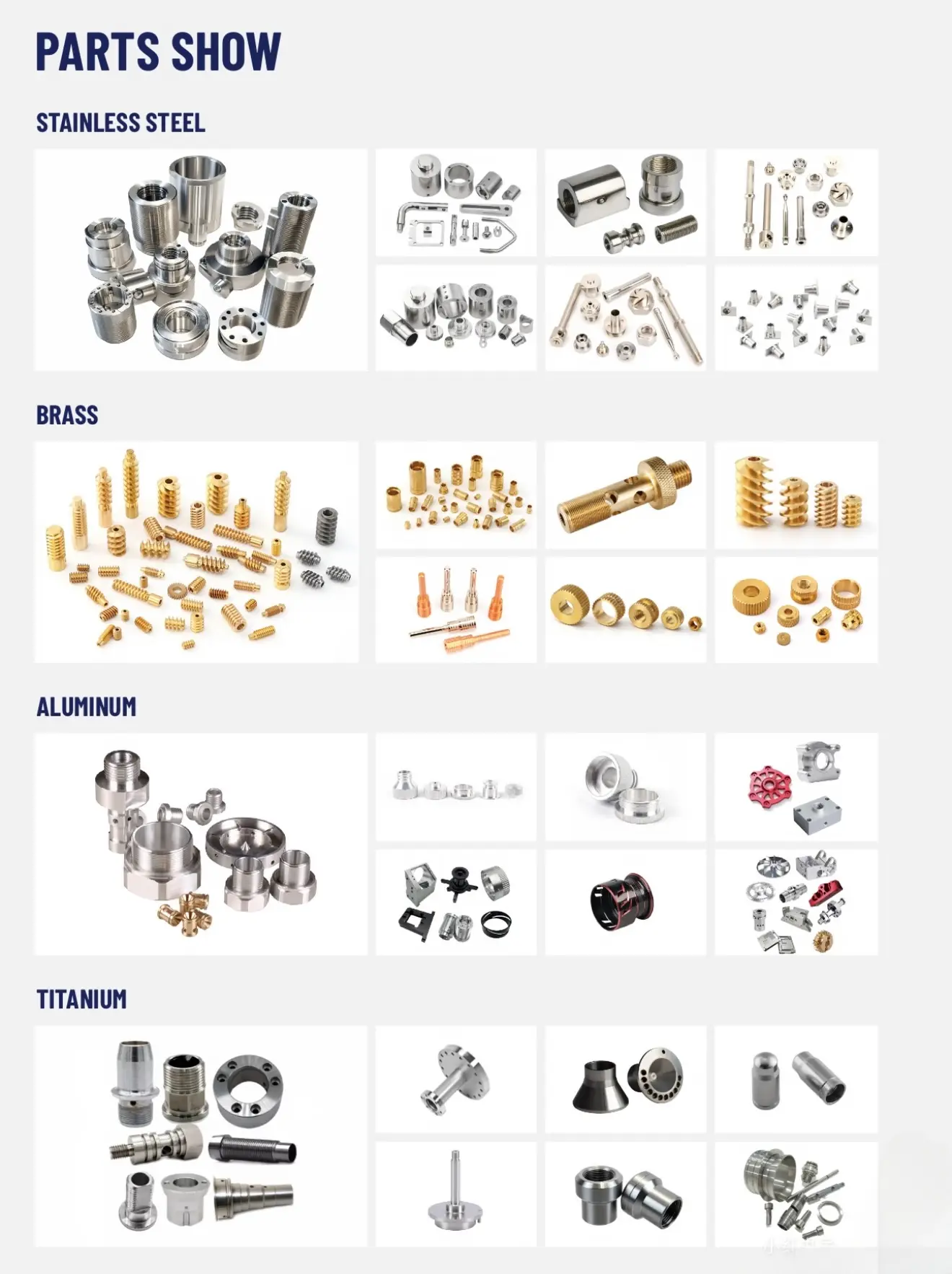

Материалы и конфигурации резьбы

Нержавеющая сталь (SUS303/304/316): коррозионная стойкость для пищевого, морского и медицинского использования.

Легированная сталь (4140/1045): высокая прочность с термообработкой для работы с большими нагрузками.

Латунь (C3604/HPb59-1): отличная обрабатываемость и естественная смазывающая способность для подшипников прецизионных резьбовых втулок с ЧПУ.

Алюминий (6061-T6/7075): легкий, для аэрокосмической и автомобильной сборки.

Формы резьб: метрическая (M3–M64), трубная резьба UNC/UNF, NPT и нестандартные формы для каждого чертежа.

Классы: стандарт 6H/6g, классы точности 5H/4h для посадки с натягом.

Резьбу нарезают одноточечным нарезанием резьбы или резьбофрезерованием на токарных станках с ЧПУ с последующей замером делительного диаметра. Для вставок с запрессовкой мы удерживаем наружный диаметр на уровне ±0,005 мм, чтобы втулка садилась с правильным натягом — достаточно свободно для установки и достаточно туго, чтобы не проворачиваться.

Технические характеристики продукта

Типичные области применения прецизионных резьбовых втулок с ЧПУ

Являясь производителем и поставщиком прецизионных резьбовых втулок с ЧПУ, компания Tuoyuan Metal поставляет втулки оптом по прямым заводским ценам для:

Резьбовые вставки для алюминиевых и пластиковых корпусов в автомобилестроении и электронике.

Подшипниковые втулки и сменные втулки в насосах, редукторах и конвейерах.

Поиск втулок для приспособлений, приспособлений и инструментальных пластин.

Компоненты гидравлических и пневматических цилиндров.

Шарнирные сборки мебели, бытовой техники и оборудования.

Легкие сборки для аэрокосмической и оборонной промышленности.

Реальный случай

Практический пример: прецизионные латунные втулки с резьбой на станке с ЧПУ по индивидуальному заказу

Отрасль: Электроника и электрооборудование

Материал: Латунь C36000

Процесс: швейцарская токарная обработка с ЧПУ, нарезание резьбы и шестигранное фрезерование

Американскому производителю электронных компонентов потребовались изготовленные по индивидуальному заказу прецизионные резьбовые втулки с ЧПУ, которые могли бы служить противовращательными вставками в пластиковых корпусах. Детали должны были быть обработаны без заусенцев, чтобы обеспечить легкую сборку винтов без повреждения пластикового корпуса. Используя многокоординатные токарные станки с ЧПУ, мы обработали латунные втулки с чистой резьбой и точными шестигранными головками за один установ. Был проведен тщательный процесс ультразвуковой очистки для удаления всей металлической стружки с последующим 100% оптическим контролем резьбы.

Производственный процесс

Каждая втулка начинается с инженерной проверки: наша команда анализирует ваш 2D/3D-чертеж или образец, выбирает марку материала и программирует оптимальные траектории движения инструмента. Для резьбовых вставок критическим параметром является посадка с натягом: мы рассчитываем точный внешний диаметр, чтобы гарантировать фиксацию без чрезмерной нагрузки на основную часть.

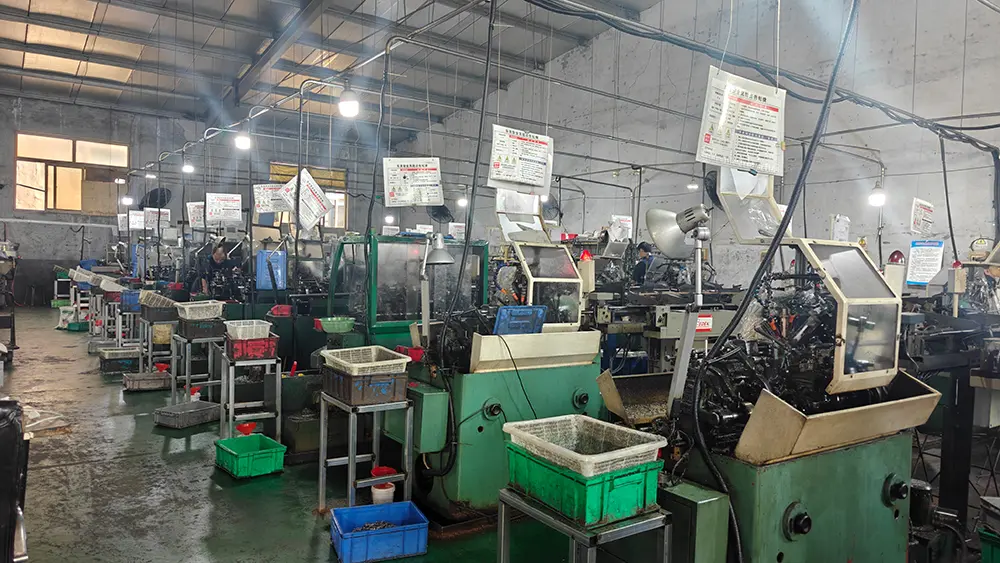

Обработка осуществляется на высокоскоростных токарных станках с ЧПУ с устройством подачи прутка. Точение, торцовка, обработка канавок, расточка и нарезание резьбы, где это возможно, выполняются за один цикл зажима — именно такой подход с одной наладкой позволяет сохранять концентричность в микронном диапазоне.

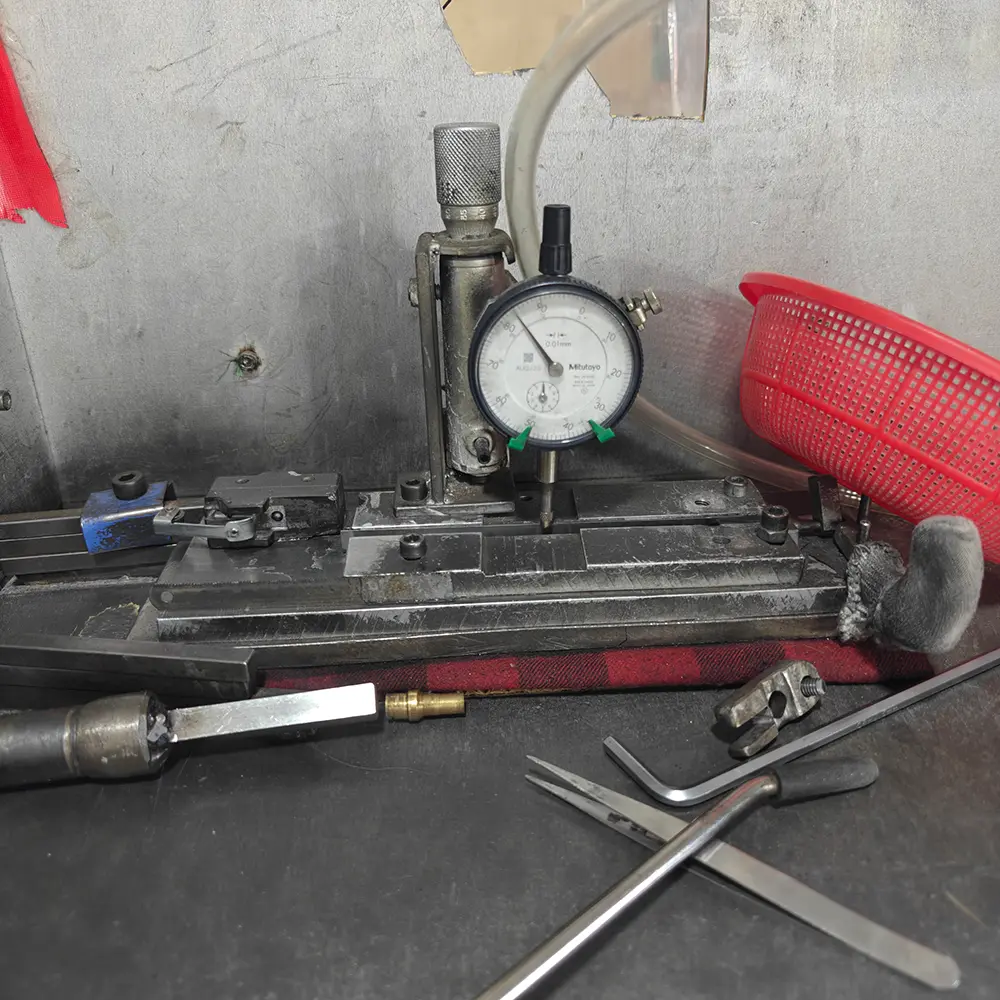

Нарезание резьбы сопровождается 100% проверкой: измерение пробки/кольца резьбы, оптическая сортировка и проверка на КИМ отобранных деталей. Обработка поверхности (цинк, оксид никеля, никель) производится на наших собственных линиях перед окончательной упаковкой.

Почему стоит выбрать Tuoyuan Metal

Десятилетие точной обработки Tuoyuan Metal имеет более чем 10-летний опыт работы в сфере прецизионных токарных деталей и компонентов, обработанных на станках с ЧПУ, обслуживая клиентов в более чем 20 странах с уровнем повторных покупок 95%. Заказывая втулки у нас, вы работаете с магазином, который уже неоднократно решал вашу проблему.

Втулки упаковываются в антикоррозионную бумагу, полиэтиленовые пакеты, экспортные картонные коробки или деревянные ящики в соответствии с размером заказа. Небольшие партии отправляются экспресс-почтой (DHL/FedEx/UPS); Оптовые заказы доставляются морем из порта Циндао (FCL/LCL) или воздушным транспортом. Документация: коммерческий счет, упаковочный лист, коносамент, сертификат происхождения, сертификат испытаний материала. Чтобы узнать цены на прецизионные резьбовые втулки с ЧПУ, оптовые заказы или расценки, свяжитесь с нашей командой по экспорту.

Часто задаваемые вопросы

В1: Можете ли вы обработать втулки по моему чертежу или образцу?

А1: Да. Отправьте нам 2D/3D-чертеж (PDF, AI) или физический образец. Мы проверяем дизайн, подтверждаем материал и допуски и изготавливаем предварительные образцы для вашего утверждения перед массовым производством.

В2: какой допуск вы можете удерживать на резьбе?

A2: Стандартные классы резьбы 6H/6g по ISO 965. Для прецизионных применений мы можем использовать резьбу 5H/4h с делительным диаметром, проверенным калиброванными манометрами. Расскажите нам о своих требованиях к классу.

В3: Как вы гарантируете качество при больших заказах?

A3: Проверка первого изделия с полным отчетом, затем измерение в процессе и 100% оптическая сортировка по окончательным размерам. Мы также поддерживаем проверку третьей стороной перед отправкой.

В4: Можете ли вы изготовить эти прецизионные резьбовые втулки с ЧПУ нестандартных размеров и с нестандартным шагом резьбы?

A4: Да, мы полностью настраиваем внешний диаметр, длину, толщину стенки и характеристики резьбы в соответствии с вашими техническими чертежами или образцами деталей.

В5: Могу ли я запросить образцы перед размещением заказа на массовое производство?

А5: Абсолютно. Мы можем предоставить прототипы/предварительные образцы для функциональных испытаний и проверки сборки, прежде чем приступить к полномасштабному производству.
