Как прецизионные детали позволяют использовать роботизированные хирургические инструменты меньшего размера?

Роботизированные хирургические системы сокращаются. В следующем поколении лапароскопических и микрохирургических роботов используются инструменты диаметром менее 3 мм — достаточно маленькие, чтобы ориентироваться в деликатных анатомических структурах, но достаточно прочные, чтобы захватывать, разрезать и накладывать швы. Достижение этого требует радикального переосмысления каждого компонента, особенно элементов механической передачи внутри запястья инструмента. Ответ кроется впрецизионные точеные детали– крошечные, сложной геометрии, обработанные с допусками, которые были немыслимы десять лет назад. В этой статье объясняется, как высокоточная токарная обработка с ЧПУ создает миниатюрные валы, штифты и корпуса, которые делают возможными роботизированные инструменты субмиллиметровой точности, и на что менеджеры по закупкам должны обращать внимание на поставщика.

Проблема миниатюризации в роботизированной хирургии

Типичный роботизированный хирургический инструмент содержит до 20 движущихся частей внутри трубки размером меньше карандаша. Каждая часть должна:

• Выдерживают многократную стерилизацию (автоклав, гамма-излучение)
• Передача крутящего момента с почти нулевым люфтом
• Подходит для стен толщиной всего 0,15 мм.
• Стоимость ниже, чем у обычных механически обработанных компонентов, поскольку инструменты часто предназначены для одноразового использования или ограниченного повторного использования.

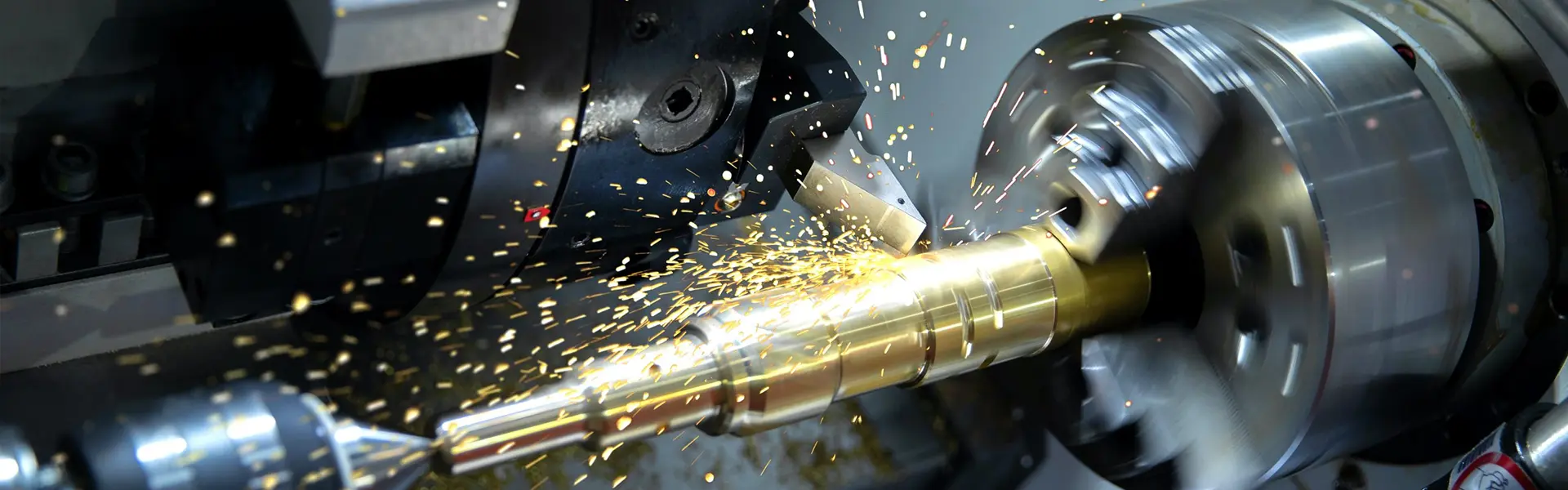

Традиционные методы обработки (штамповка, простое точение) не могут обеспечить требуемую концентричность, чистоту поверхности или микроструктуры. Прецизионные токарные детали, производимые на токарных станках с ЧПУ швейцарского типа с приводным инструментом, решают эти проблемы, сочетая точение, фрезерование и сверление в одном цикле, достигая допусков ±0,005 мм или лучше.

Три важных способа, с помощью которых прецизионные детали обеспечивают миниатюризацию

1.Микровалы и приводные пальцы.

Запястье хирургического робота использует тросы или толкатели для шарнирного соединения концевого эффектора. Они соединяются с крошечными штифтами и валами — часто диаметром от 0,5 до 2 мм. Прецизионно токарная деталь может включать в себя:

• Канавки под стопорные кольца (ширина 0,2мм, глубина 0,05мм)
• Шестиугольные или квадратные концы для передачи крутящего момента
• Поперечные отверстия (диаметр 0,3 мм) для обжима кабелей

Почему точность имеет значение: отклонение в 2 мкм при диаметре иглы 1 мм создает угловую ошибку в 0,2°, что неприемлемо, когда хирург зашивает кровеносный сосуд диаметром 0,5 мм.

2. Тонкостенные трубчатые детали.

Для шарнирных соединений требуются корпуса и втулки с толщиной стенок менее 0,2 мм. Обычный поворот вызывает вибрацию или разрушение. Швейцарская токарная обработка с использованием СОЖ под высоким давлением и твердосплавного инструмента обеспечивает стабильную и повторяемую обработку тонкостенных деталей.прецизионные точеные деталибез вторичного снятия заусенцев.

3. Сложная геометрия в одной установке.

Разработчикам роботизированных инструментов требуется сочетание элементов: резьба, конусность, поднутрения и лыски — и все это в одной детали. Прецизионные детали, изготовленные на многокоординатных токарных станках, исключают необходимость повторной настройки, обеспечивая геометрическую согласованность. Например, наконечник троакара со спиральной ведущей канавкой и проксимальным фланцем можно обработать менее чем за 40 секунд.

Таблица параметров — критические характеристики для прецизионных точеных деталей хирургического класса

Скрытая цена деталей, обработанных с непостоянной точностью

Производители медицинского оборудования часто сосредотачиваются на допусках сборки, недооценивая влияние отдельных точеных деталей. Пример из реальной жизни: производитель хирургических степлеров столкнулся с 12% сбоев в эксплуатации из-за штифта диаметром 0,5 мм с непостоянной глубиной канавки. Поставщик штифтов заявил ±0,01 мм, но предоставил ±0,025 мм. Переход к поставщику, который контролирует каждую партию с помощью 100% оптической сортировки, снизил процент брака до 0,2%.

Ключевые уроки:

• Измерения имеют значение. Запрашивайте отчеты лазерного микрофона или системы технического зрения, а не только штангенциркуля.
• Сертификация материалов. Хирургические инструменты требуют полной прослеживаемости (EN 10204 3.1).
• Консистенция отделки поверхности. На шероховатостях появляются бактерии; укажите Ra и Rz.

Почему Туоюань понимает требования хирургической миниатюризации

Компания Qingdao Tuoyuan Metal Co., Ltd. потратила более десяти лет на разработку возможностей точной обработки металлов. В отличие от обычных механических цехов, Tuoyuan фокусируется именно на технологиях, необходимых хирургической робототехнике:

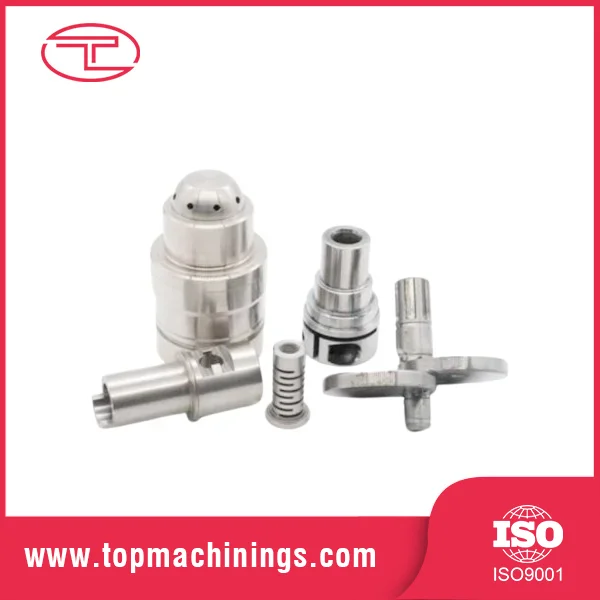

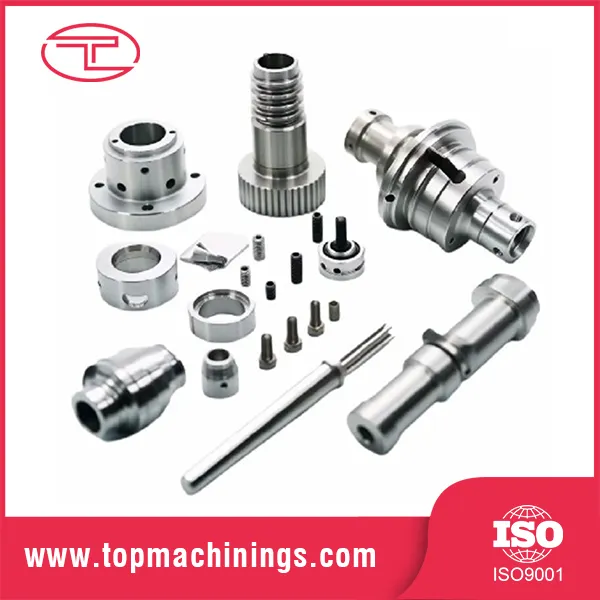

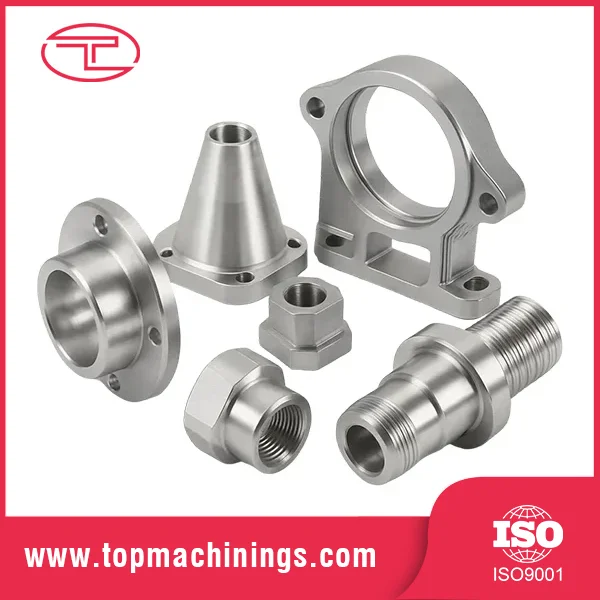

• Токарные детали с ЧПУ (швейцарская и фиксированная бабка) для микровалов, штифтов и втулок
• Фрезерные детали с ЧПУ для сложных деталей корпуса
• Штамповка и ковка для экономичных крупносерийных компонентов
• Обработка поверхности (гальванизация, порошковое покрытие, полировка) – хотя хирургические инструменты часто предусматривают электрополировку или пассивацию, которую Tuoyuan может организовать через сертифицированных партнеров.

Тооюань работает в соответствии со стандартом ISO 9001 и имеет полную цепочку поставок от сырья до готовой детали. Их философия «совершенство в каждой детали» означает, что каждая прецизионно выточенная деталь проверяется с помощью цифрового измерительного оборудования, а записи о партиях хранятся более 10 лет, что важно для отслеживания медицинского оборудования.

Один практический инструмент – простой контрольный список для поиска поставщиков

При оценке источника точеных деталей для роботизированных хирургических устройств запросите:

• Комплексный анализ допусков для вашей наиболее важной функции.
• Три случайных части образца, измеренные с помощью КИМ или лазерного микрофона.
• Сертификат на материал с указанием номера партии и химического состава.
• Возможности процесса (Cpk) – для диаметра и соосности Cpk ≥1,33 является безопасным порогом.

Тооюань предоставляет все четыре стандарта.

Мелкие детали, гигантский скачок в хирургии

Тенденцию к меньшим и более умным роботизированным хирургическим инструментам невозможно остановить. Но это не будет реализовано путем простого сокращения существующих проектов. Это требуетпрецизионные точеные деталикоторые являются микроразмерными, макроточными и производятся стабильно в больших объемах. Для менеджеров по закупкам лучшая стратегия — сотрудничать с металлообрабатывающей компанией, которая доказала свой опыт в токарной обработке на станках с ЧПУ, имеет полную внутреннюю технологическую цепочку и систему качества, которая не оставляет ничего на волю случая.

Отправьте свой самый сложный чертеж микрокомпонента наТооюаньдля технико-экономического обоснования и пробного запуска. Используйте приведенную выше таблицу параметров, чтобы указать допуски, и запросите отчет о возможностях процесса. Правильный поставщик точеных деталей может вдвое сократить время разработки и воплотить в реальность ваш хирургический инструмент нового поколения.
