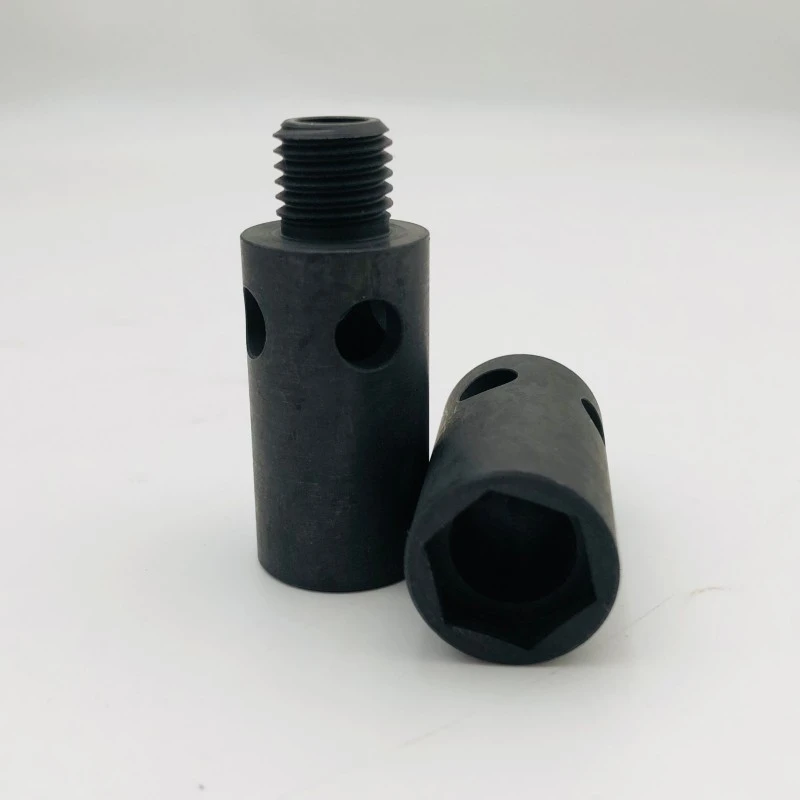

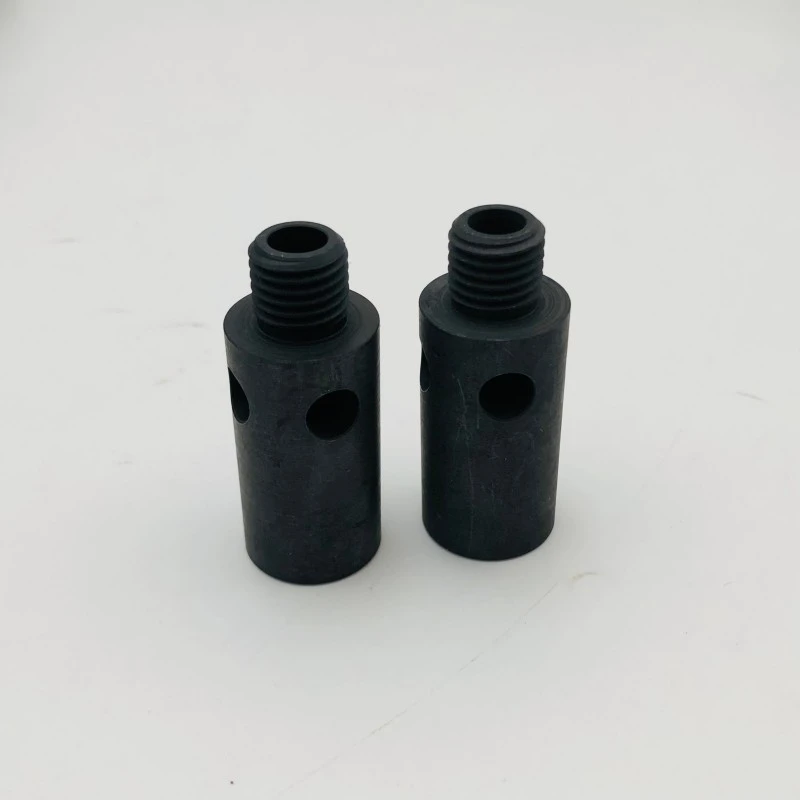

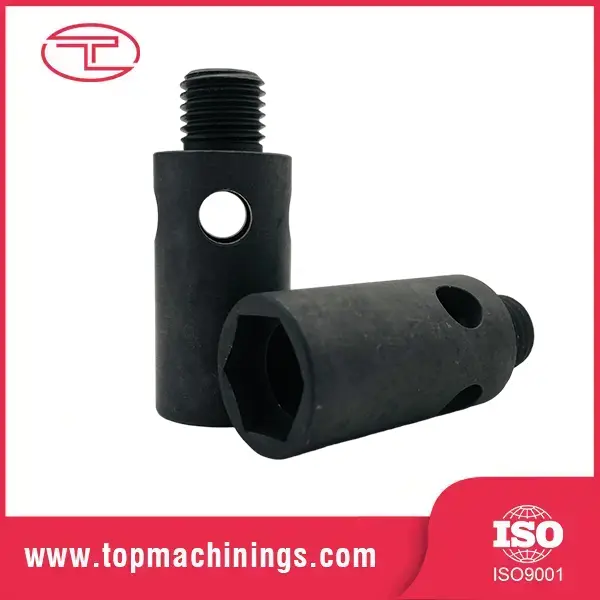

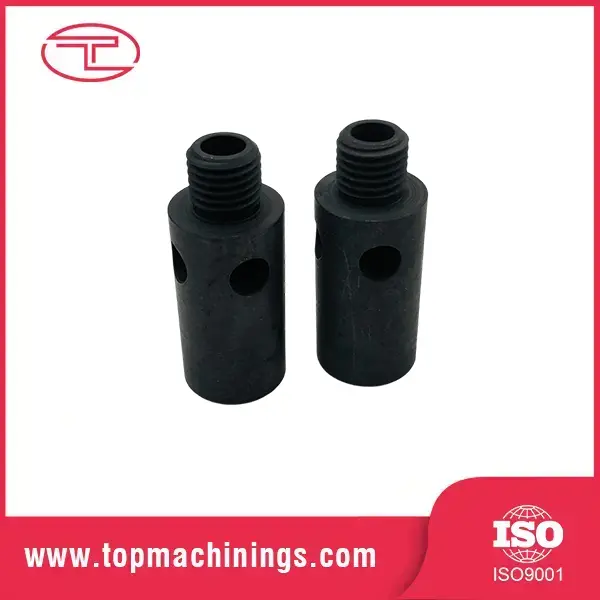

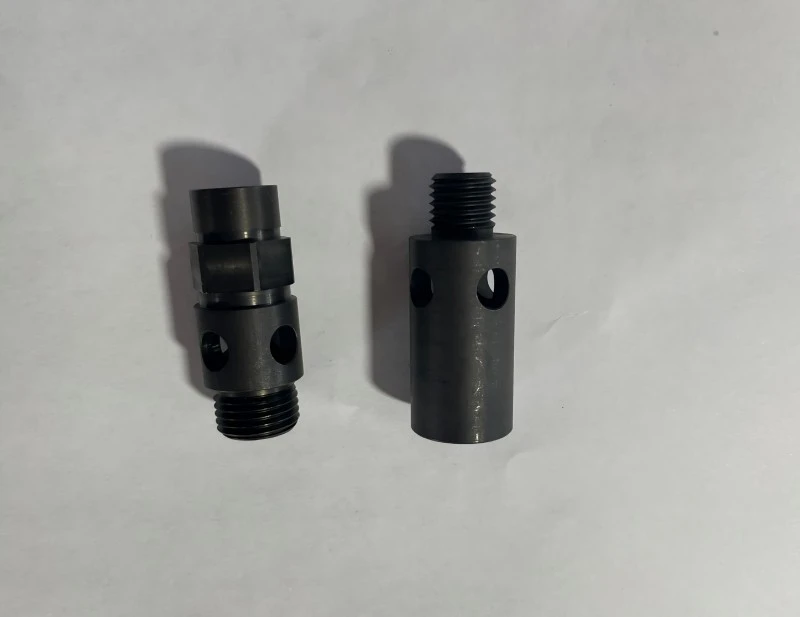

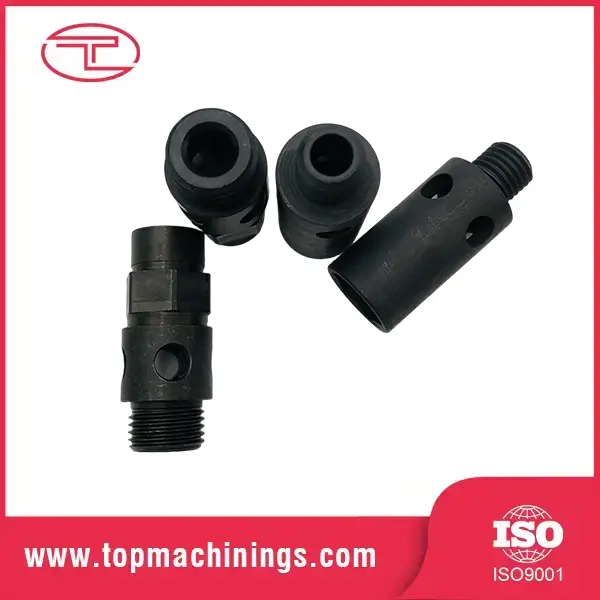

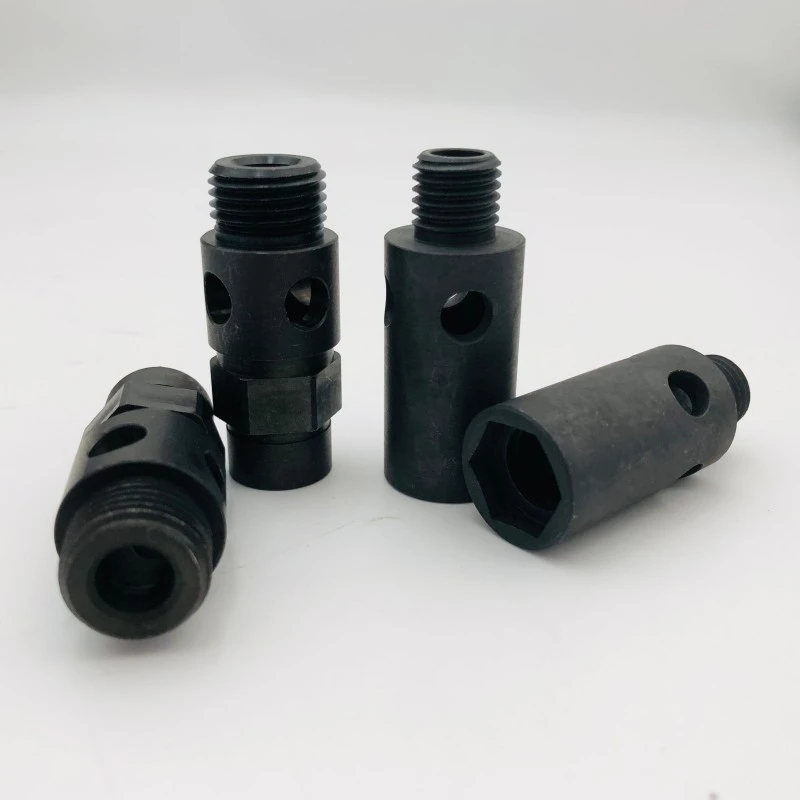

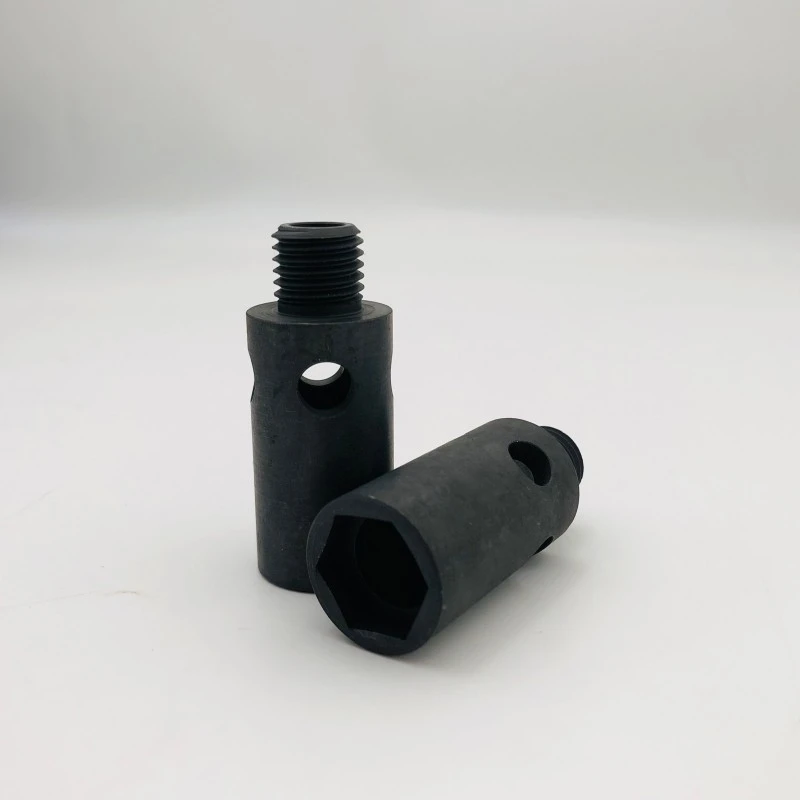

Прецизионный резьбовой вал с ЧПУ

Вал с резьбой представляет собой цилиндрический вращающийся компонент с обработанной резьбой по всей или части его длины. Классическим примером является ходовой винт — сердце каждого станка с ЧПУ, 3D-принтера и линейного привода — где резьба взаимодействует с гайкой, преобразуя вращение в точное линейное движение. Но прецизионные валы с резьбой для обработки на станках с ЧПУ также представляют собой валы двигателей с резьбовыми концами, стяжные тяги, регулировочные винты и валы подачи.

То, что отличает хороший резьбовой вал от плохого, незаметно с первого взгляда и катастрофично в эксплуатации: точность шага резьбы по всей длине. Ходовой винт с совокупной погрешностью шага 0,1 мм на протяжении метра хода будет каждый раз позиционировать ваш станок неправильно на 0,1 мм. В этом разница между точной деталью и проблемной деталью.

Рекомендации по дизайну и материалам

Распространенные марки: 4140/42CrMo, 1045 (общий режим), SUS303/316 (коррозионная стойкость), 6061-T6 (легкий вес).

Формы резьбы: Acme, трапециевидная, метрическая ISO, UNC/UNF, совместимая с шарико-винтовой парой.

Термическая обработка: индукционная закалка боковых поверхностей резьбы, сквозная закалка или цементация.

Важные особенности: центральные отверстия для шлифования, шпоночные канавки, лыски, поперечные отверстия и диаметры ступеней.

Соосность между диаметром шага резьбы и шейкой подшипника: ≤ 0,02 мм TIR.

Прямолинейность: стандартная 0,05 мм/м, 0,02 мм/м для прецизионных классов.

При прецизионной обработке резьбового вала на станке с ЧПУ выбор материала является решающим фактором: закаленная и шлифованная сталь 4140 обеспечивает длительный срок службы и стабильность размеров; Алюминий 6061 обеспечивает легкое малоинерционное движение для высокоскоростных операций. Мы рекомендуем класс, основанный на нагрузке, скорости и рабочем цикле, а не только на цене.

Ключевые особенности и преимущества

Точная резьба по всей длине

Резьба нарезается в одной точке или фрезеруется под управлением ЧПУ, при этом точность шага проверяется по всей длине резьбы, а не только по калибру. Для прецизионного резьбового вала с ЧПУ мы удерживаем совокупную погрешность шага в пределах 0,02 мм на 300 мм, поэтому ваш станок правильно позиционируется в каждой точке перемещения.

Концентрическая связь между потоком и журналом

Резьба и шейки подшипника обрабатываются за один установ или в центрах между двумя операциями, обеспечивая биение менее 0,02 мм. Вал, который работает правильно, изнашивается равномерно, меньше вибрирует и продлевает срок службы подшипников.

Термическая обработка, соответствующая требованиям

Индукционная закалка боковых сторон резьбы обеспечивает износостойкость поверхности, сохраняя при этом сердечник прочным для передачи крутящего момента. Для применений с большим циклом мы проводим цементацию или сквозную закалку в соответствии с вашими требованиями.

Диаметр грунта там, где это важно

Шеи подшипников и поверхности уплотнений могут быть цилиндрически отшлифованы до Ra 0,2 мкм с допуском ±0,003 мм — такая обработка поверхности обеспечивает герметичность уплотнений и бесшумность подшипников при высоких оборотах.

Универсальное решение: вал + фитинги

Мы обрабатываем весь вал: резьбу, шпоночные канавки, лыски, поперечные отверстия и резьбовые концы — одна деталь, один поставщик, один стандарт качества. Никакого второго поставщика, никаких допусков между компонентами.

Технические характеристики продукта

Типичные применения

Являясь производителем и поставщиком прецизионных валов с резьбой на станках с ЧПУ, компания Tuoyuan Metal поставляет валы оптом по прямым заводским ценам для:

Ходовые винты и валы, совместимые с ШВП, для станков с ЧПУ и 3D-принтеров

Валы двигателей с резьбовыми концами для муфт и шкивов

Компоненты линейного привода и электроцилиндра

Стяжные тяги и регулировочные винты для промышленного оборудования

Резьбовые детали автомобильного рулевого управления и подвески

Подающие валы для текстильного, упаковочного и полиграфического оборудования.

О нас

Прецизионная обработка — наш основной бизнес

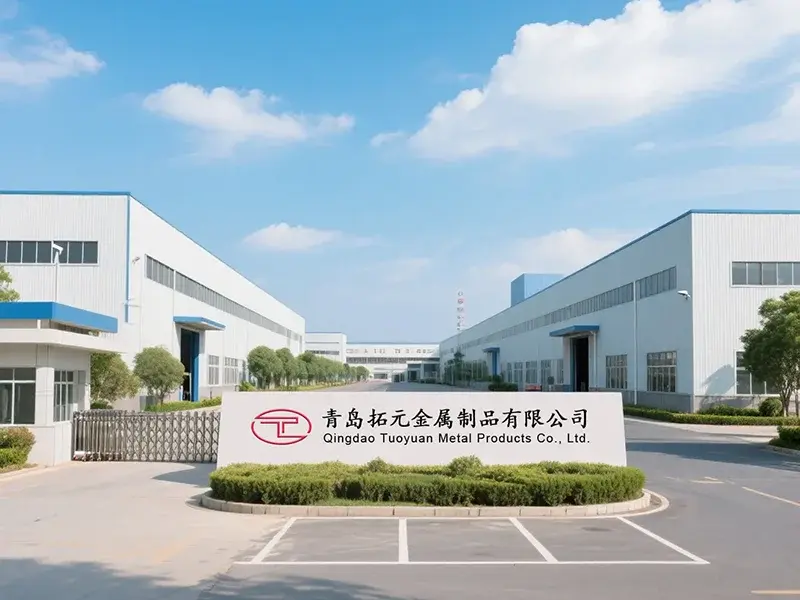

Компания Tuoyuan Metal специализируется на прецизионных токарных деталях и компонентах, обработанных на станках с ЧПУ. Прецизионный резьбовой вал с ЧПУ находится прямо в нашей рулевой рубке. Десять лет опыта обработки, 20 высокоскоростных токарных станков с ЧПУ, 5 обрабатывающих центров и годовая мощность 100 миллионов штук.

Проверено на рынках Северной Америки

60% наших продаж приходится на Северную Америку, где клиенты требуют жестких допусков и надежной доставки. 95% повторных покупок означает, что наши клиенты делают повторный заказ — это самый строгий сертификат качества.

Быстрая и четкая связь

Наш отдел продаж свободно говорит по-английски и отвечает в течение 24 часов. Проблемы с качеством получают ответ в течение 48 часов. Никаких языковых барьеров, никаких отговорок.

Встроенная инженерная поддержка

Не уверены в материале или термической обработке? Отправьте нам заявку, и мы порекомендуем подходящую марку и процесс. Мы поддерживаем от прототипа до массового производства.

Часто задаваемые вопросы

Вопрос: Вы производите ходовые винты? Какой точности вы можете достичь? О: Да, ходовые винты — одна из наших специализаций. Стандартный класс выдерживает ±0,05 мм на 300 мм; Класс точности обеспечивает совокупную погрешность шага ±0,02 мм. Для более высокой точности мы рекомендуем шариковые винты, которые мы также можем поставить.

Вопрос: Можете ли вы обработать вал по образцу? О: Да, мы занимаемся реверс-инжинирингом на основе физических образцов и чертежей. Мы измеряем образец, создаем чертеж и подтверждаем его перед производством.

Вопрос: Какую термическую обработку вы рекомендуете для износостойкой резьбы? Ответ: Для большинства прецизионных резьбовых валов и приводов, обрабатываемых на станках с ЧПУ, правильным выбором является индукционная закалка боковых сторон резьбы до твердости HRC 45–55 — твердая поверхность, прочная сердцевина. При сильном износе возможна цементация или полная сквозная закалка.

Вопрос: Можете ли вы соблюдать заявленный вами допуск на диаметр? А: Да. Диаметры обточки составляют ±0,02 мм; диаметры шлифовки составляют ±0,005 мм. Наши станки с ЧПУ имеют повторяющуюся точность позиционирования ≤±0,003 мм, что подтверждается контролем КИМ каждой партии.

Вопрос: Каков ваш минимальный заказ и время выполнения заказа? О: Минимальный заказ прототипа является гибким (даже 1–5 штук). Минимальный объем заказа от 500 штук. Срок изготовления в среднем 15 дней, с учетом шлифовки и термообработки 18–20 дней.
