Гидравлический фитинг с ЧПУ

Гидравлический фитинг, изготовленный на станке с ЧПУ — это гидравлический фитинг, соединяющий шланги, трубки, насосы, клапаны и цилиндры в гидравлической системе. Он выглядит просто — металлический корпус с резьбой и уплотнительной поверхностью — но работает в жестоких условиях: давление от 50 до 400+ бар, перепады температур, вибрация и гидравлическая жидкость, которая находит любой путь утечки, как вода находит трещину.

Задача фитинга – герметизировать. Будь то раструб JIC 37°, ORFS (торцевое уплотнительное кольцо), параллельная резьба BSPP или коническая резьба NPT, геометрия уплотнения обрабатывается с точностью до микрона. Уплотнительная поверхность, имеющая отклонение от круглой формы на 0,02 мм, — фитинг, который плачет. Резьба с порванным корнем – это штуцер, который срывается под давлением. Вот почему качество обработки здесь не является «приятным моментом» — это вопрос безопасности.

Ключевые особенности и преимущества гидравлических фитингов, изготовленных на станке с ЧПУ

Уплотнительные поверхности обработаны недостаточно хорошо Раструбный конус 37°, канавка для уплотнительного кольца и поверхности седла обработаны с контролируемыми допусками (угол седла ±0,5°, шероховатость поверхности Ra не более 0,8 мкм). Правильная уплотняющая поверхность — это то, что удерживает давление 350 бар внутри трубы и за пределами вашей аппаратной.

Чистые, острые нитки Резьба нарезается или накатывается до толщины 6g/6H с полным профилем — без порванных корней и закрученных гребней. Коническая резьба (NPT/BSPT) проверяется с помощью кольцевых калибров L1/L2, что гарантирует герметичность соединения без утечек.

Уверенность, проверенная давлением Мы испытываем фитинги под давлением, превышающим номинальное рабочее давление в 1,5 раза на отобранных партиях, и каждый фитинг проверяется визуально и по размерам. Для критически важных применений доступны 100% испытания под давлением.

Право на материал для жидкости Оцинкованная углеродистая сталь для стандартных систем минерального масла; нержавеющая сталь 316 для пищевых, морских и агрессивных жидкостей; латунь для пневматики и водоснабжения низкого давления. Правильный выбор материала предотвращает гальваническую коррозию и преждевременный выход из строя.

Чистота, которую вы можете указать Фитинги подвергаются ультразвуковой очистке и упаковываются в соответствии с вашими требованиями к чистоте, включая классы чистоты ISO 4406 для чувствительных сервоприводов и пропорциональных систем.

Технические характеристики продукта

Типичные применения

Являясь производителем и поставщиком гидравлических фитингов с ЧПУ, компания Tuoyuan Metal поставляет фитинги оптом по прямым заводским ценам на:

Мобильная гидравлика — экскаваторы, погрузчики, сельхозтехника

Промышленные гидравлические системы — прессы, термопластавтоматы, станки.

Гидравлические контуры строительной техники

Морские и морские гидравлические системы (нержавеющая сталь 316)

Линии для пищевой и фармацевтической промышленности

Испытательные стенды, системы смазки и пневмосистемы

Производственный процесс

Гидравлические фитинги изготавливаются из прутка на токарных станках с ЧПУ — часто за один цикл зажима. Шестигранные корпуса подвергаются токарной обработке, сверлению, нарезанию резьбы, а геометрия уплотнения (раструбный конус, канавка для уплотнительного кольца или конус) вырезается с помощью специального инструмента. Подход с одной установкой заключается в том, что уплотняющая поверхность удерживается концентрично резьбе.

После механической обработки с фитингов удаляют заусенцы, что особенно важно для уплотняемых поверхностей, а затем обрабатывают поверхность (цинкование, цинкование никелем или пассивирование). Фитинги очищаются ультразвуком для удаления стружки и остатков, затем проверяются: замер резьбы, проверка угла седла, измерение размеров и выборочное испытание давлением.

Почему стоит выбрать Tuoyuan Metal

Точность обработки там, где это имеет значение Наши токарные станки с ЧПУ обеспечивают точность повторного позиционирования ≤±0,003 мм, и мы обычно обрабатываем фитинги с точностью ±0,01 мм — диапазон допуска, который обеспечивает правильность уплотняющих поверхностей и чистоту резьбы.

Десятилетие металлообрабатывающего опыта Более 10 лет на производстве прецизионных токарных деталей, завод площадью 5000 м², 20 токарных станков с ЧПУ и годовая мощность 100 миллионов штук. Мы обработали все стандартные фитинги в этом каталоге — много раз.

Качественный ответ в течение 48 часов Если проблема обнаружена, мы отвечаем в течение 48 часов и берем на себя полную компенсационную ответственность в соответствии с договоренностью. Это обязательство, которое постоянно соблюдается, является причиной того, что 95% наших клиентов делают повторные заказы.

Готовая к экспорту документация Сертификаты на материалы, отчеты об инспекциях и протоколы испытаний под давлением поставляются с каждым заказом. Возможна координация сторонней проверки.

Упаковка и доставка

Фитинги очищаются, защищаются от коррозии и упаковываются в полиэтиленовые пакеты, картонные коробки или экспортные деревянные ящики. Экспресс-, воздушные и морские перевозки доступны из порта Циндао. Документация: коммерческий счет, упаковочный лист, коносамент, сертификат происхождения, сертификат испытаний материала. Чтобы узнать цены на гидравлические фитинги, изготовленные на станках с ЧПУ, оптовые заказы или расценки, свяжитесь с нашей командой по экспорту.

Высокоточные резьбовые валы для промышленного оборудования

Клиент: Европейский производитель гидравлического оборудования

Отрасль: Гидравлическая энергетика и промышленная автоматизация

Материал: нержавеющая сталь/углеродистая сталь

Процесс: прецизионная токарная обработка с ЧПУ, фрезерование, нарезание резьбы и термообработка

Клиенту требовались специальные многоступенчатые резьбовые валы с жесткими допусками и гладкой поверхностью для предотвращения утечек и механического износа в гидравлических узлах высокого давления. Стандартные рыночные компоненты не смогли удовлетворить специфические требования к крутящему моменту и соосности.

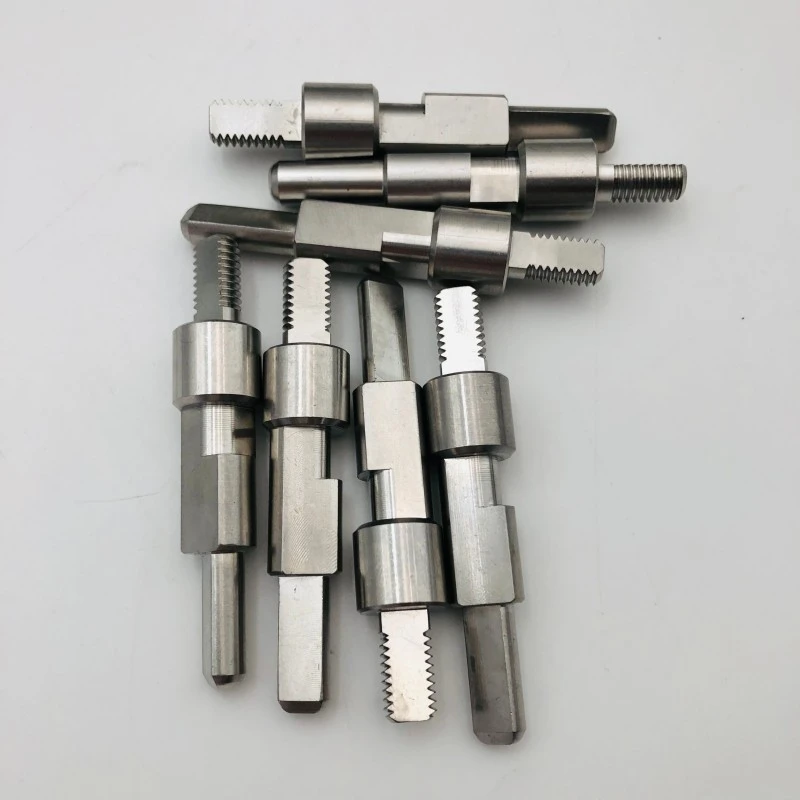

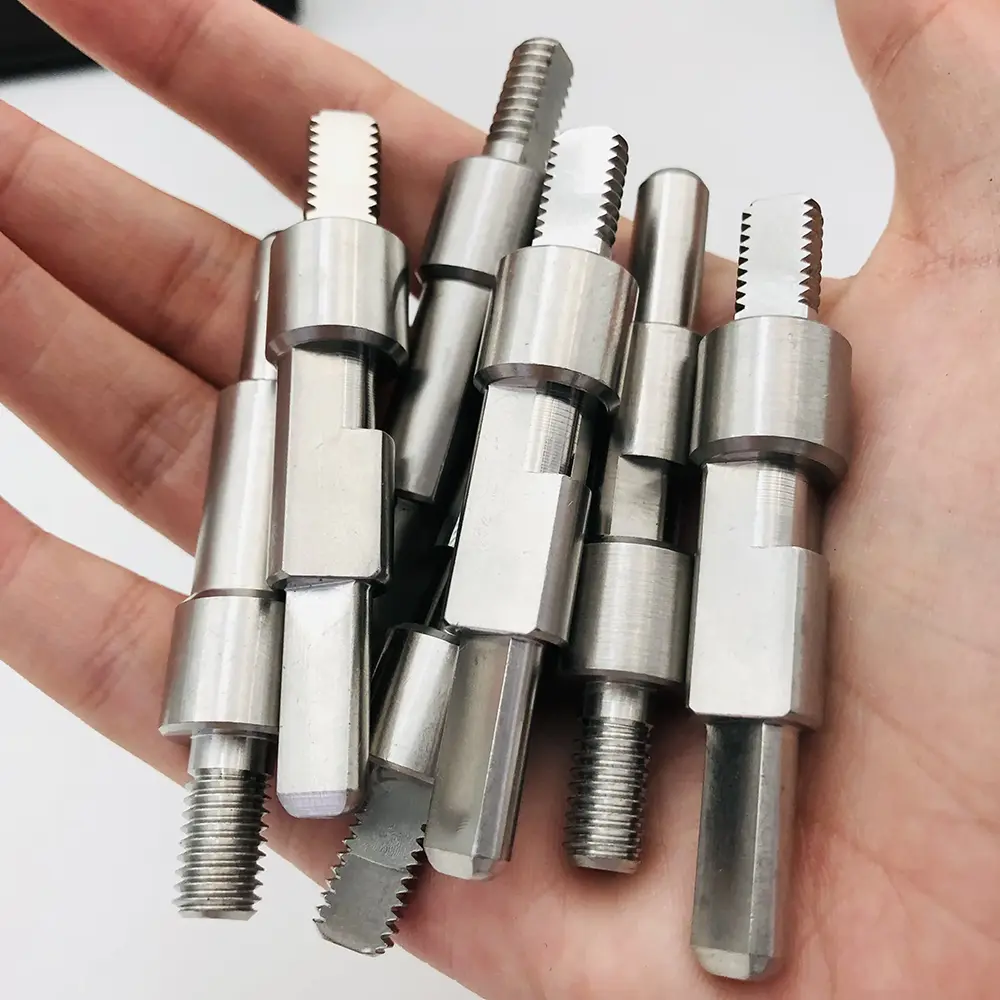

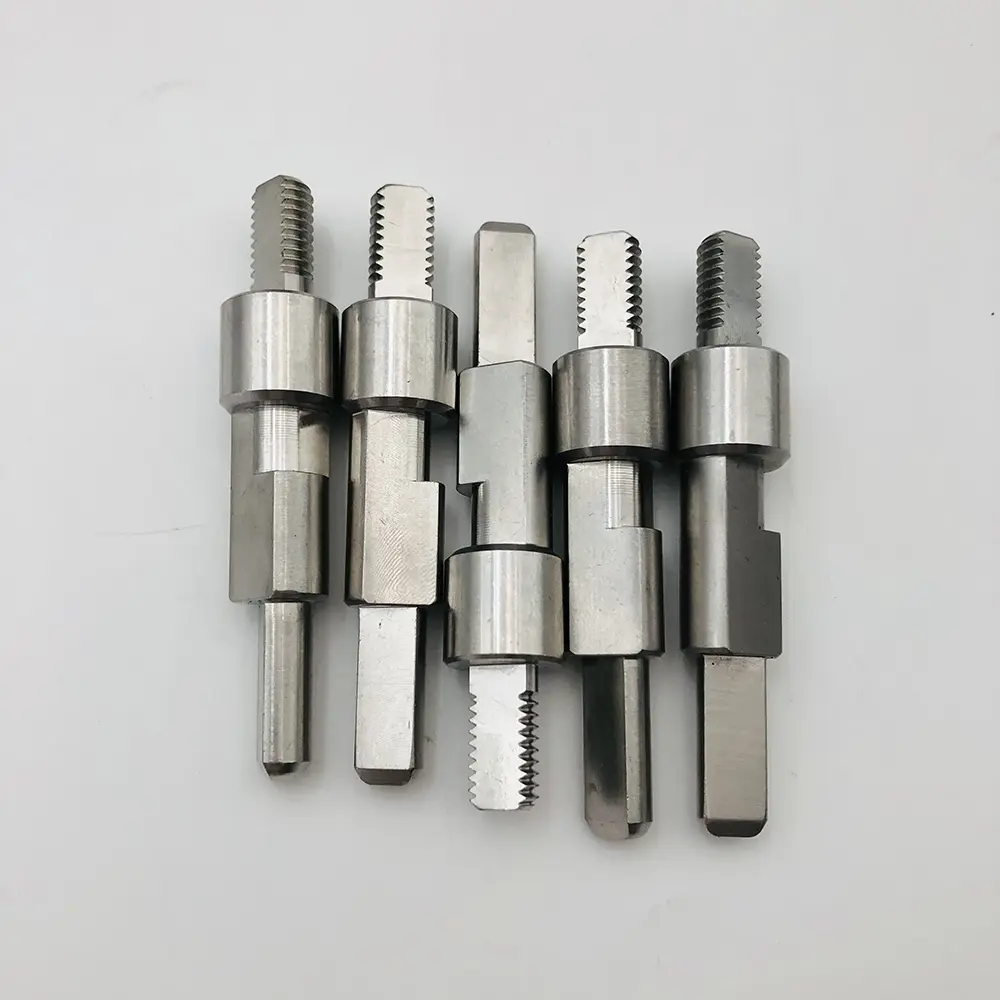

Используя многокоординатные токарные и прецизионные фрезерные станки с ЧПУ, мы изготовили валы по индивидуальному заказу с точными профилями резьбы и элементами плоского фрезерования в соответствии с техническими чертежами клиента. Перед отправкой осуществлялся строгий контроль качества, включая 100% тестирование резьбы и проверку шероховатости поверхности.

Часто задаваемые вопросы

Вопрос: Какой стандарт фитинга мне следует использовать?

О: Это зависит от вашего региона и концов шлангов: JIC распространен в Северной Америке, BSP в Европе/Азии, метрический DIN в Германии, ORFS, где важны вибрация и герметичность. Отправьте нам имеющиеся у вас фитинги или чертежи, и мы определим стандарт и поставим соответствующие фитинги.

Вопрос: Какое давление выдерживают ваши фитинги?

A: Стандартные фитинги рассчитаны на рабочее давление 350 бар; конфигурации высокого давления до 630 бар. Мы испытываем выбранные партии под давлением, превышающим номинальное в 1,5 раза.

Вопрос: Можете ли вы поставить фитинги из нержавеющей стали для пищевого или морского использования?

О: Да. Фитинги из нержавеющей стали SUS316 с пассивированной отделкой доступны для применения в пищевой, морской и фармацевтической промышленности. Предоставляются сертификаты на материалы.

Вопрос: Предлагаете ли вы нестандартные фитинги по чертежу?

О: Да, наша специализация — изготовление полностью индивидуальной фурнитуры. Отправьте чертеж или образец, и мы изготовим для вас точную геометрию, включая индивидуальные конфигурации портов.

Вопрос: Каков минимальный заказ и срок поставки гидравлического фитинга, изготовленного на станке с ЧПУ?

О: Образцы: 3–5 дней, минимальный заказ гибкий. Производство: в среднем 15 дней. Морские перевозки из Циндао или экспресс-доставка для срочных небольших заказов.
